一，系統概述

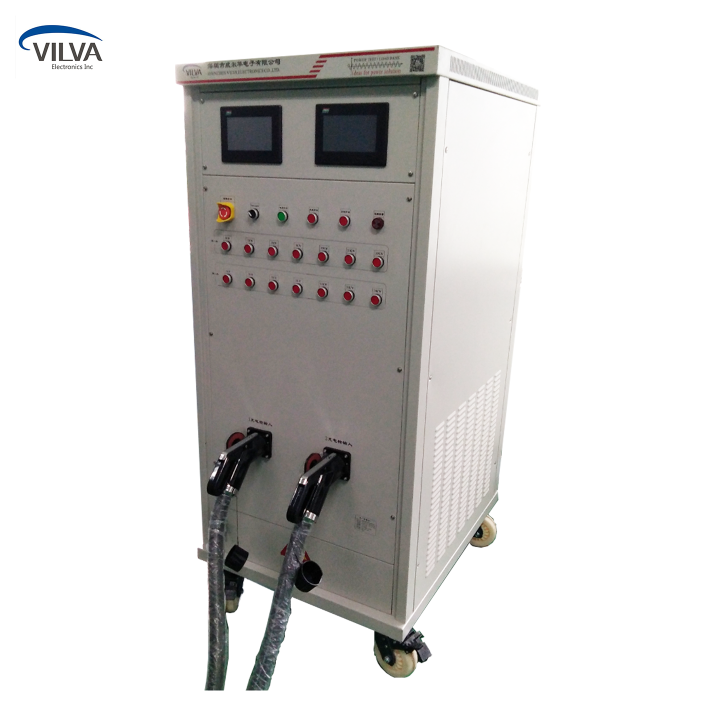

VILVA-DC750V/1000V-60KW×2雙槍直流充電樁測試系統由BMS模擬系統及直流負載兩大部分組成，統一采用本地面板手動控制方式進行模擬測試及負載加減載操作。主要應用于直流充電樁產品的現場安裝調試及功能驗證，也可以用于在線調試、下線檢測、功能驗證。該測試負載真實模擬充電過程和各種故障，避免采用電動汽車實車作為檢測裝置帶來的測試使用不方便、測試內容不全面、無法模擬真實故障、輔助電源系統無法驗證、車輛動力電池充放電耗時耗力、頻繁充放電導致電池壽命縮短等問題，同時可避免充電樁故障導致測試車輛損壞。

該測試負載通過內部BMS 模擬器與電動汽車直流充電樁進行信息交互，實現對電池充電過程的實時模擬與檢測，可以檢測多種規格的直流充電樁電壓范圍750/1000VDC，測試系統內部集成了120KW的負載。本測試負載測試邏輯主要以GB18487-2015中直流充電控制導引為測試依據。當直流充電機充電槍接入測試設備接口時，測試設備按非車載充電機與BMS 通信協議國標（GB/T 27930-2015）完成連接檢測、充電握手、配置和充電，檢測充電電壓和輔助電源狀態。
本直流充電樁測試負載箱體底部裝有萬向腳輪，方便移動，特別適合現場安裝調試人員使用。

二、功能與參數

1、系統主要測試功能
?系統參數設置；
?充電電壓檢測；
?充電電流檢測；
?充電功率檢測；
?已充電量檢測；
?槍連接狀態測試；
?BMS通訊測試；
?故障模擬測試；
?模擬電池各種狀態、參數、故障等
?負載功率手動投載；
?負載功率自動投載；
負載電參數檢測；

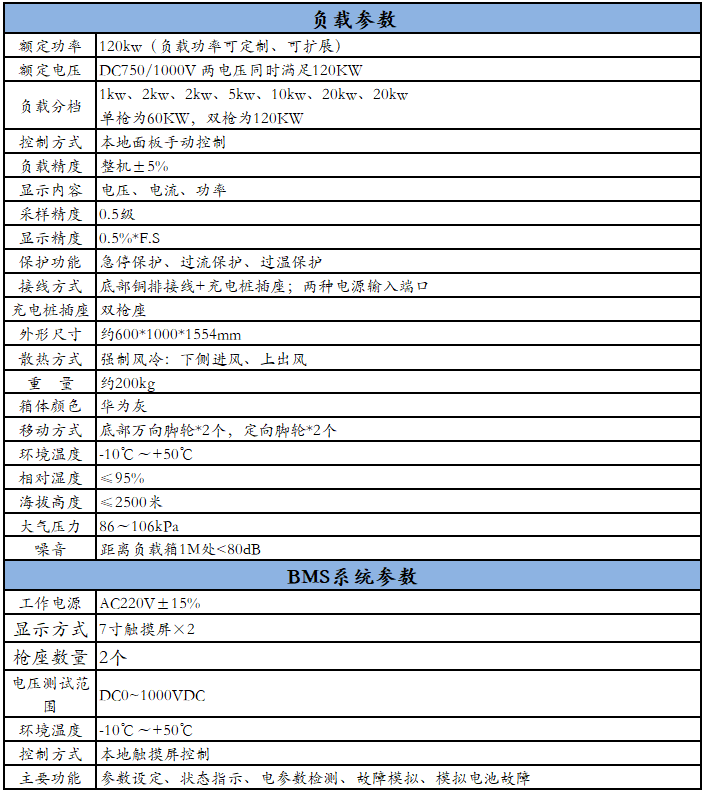

2.技術參數
