一、概述

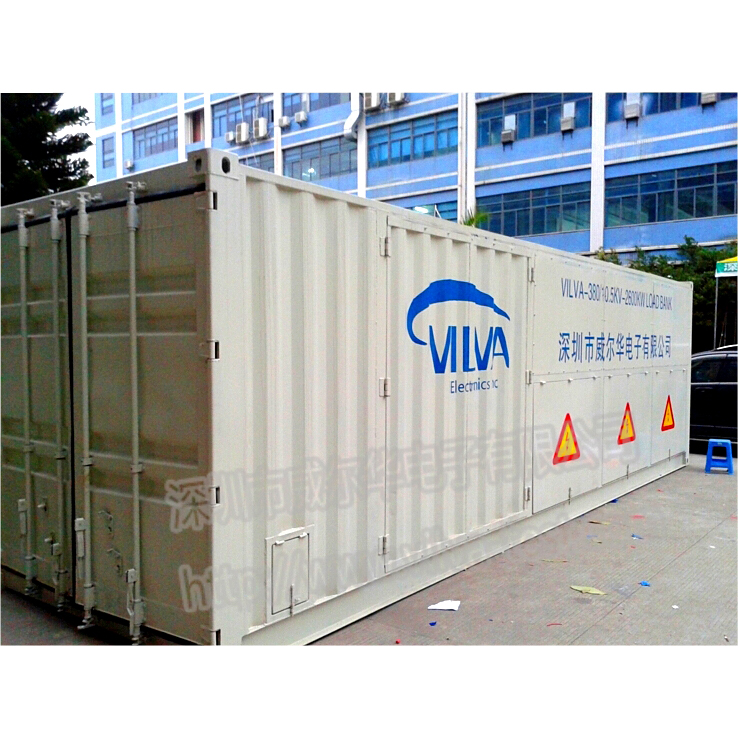

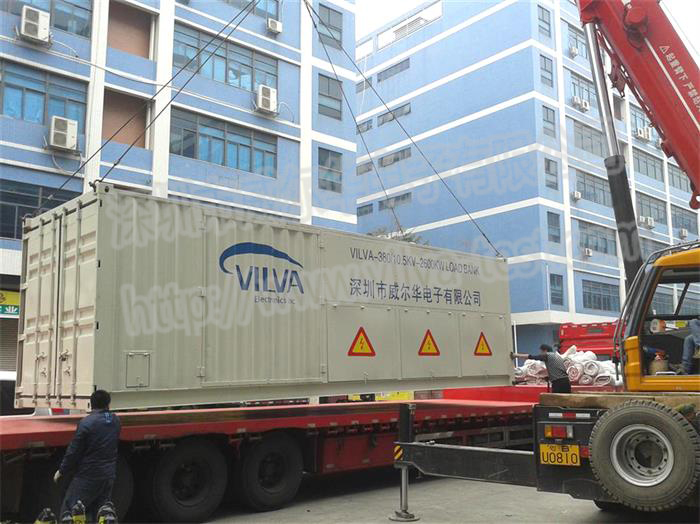

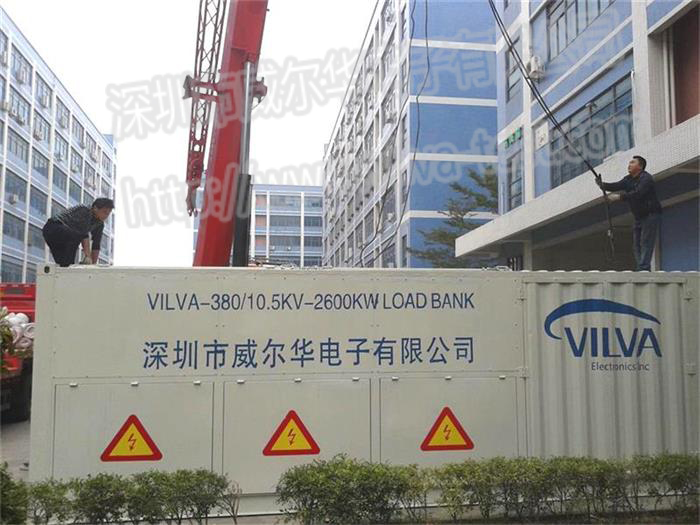

        高壓超大功率負載箱電壓范圍為10-35kV，功率可達1MW-10MW，主要用于發電站等大功率電源檢測的場合。電壓范圍為10-35KV，功率可達1MW-10MW，主要用于發電機組帶載測試，模擬阻性負載可以檢測發電機組在不同負載的性能。功率投入統一采用優化分段式以適應不同負載的需要。采用專用集裝箱的安裝方式，帶有標準吊點運輸方便，箱體外部噴涂船舶專用油漆耐鹽霧、防酸堿，防海水侵蝕，內部噴涂耐高溫油漆，內部支架經過熱浸鋅處理，防護等級可達IP56，適用于室內、室外、海島、船舶等各種場合測試。

二、技術參數

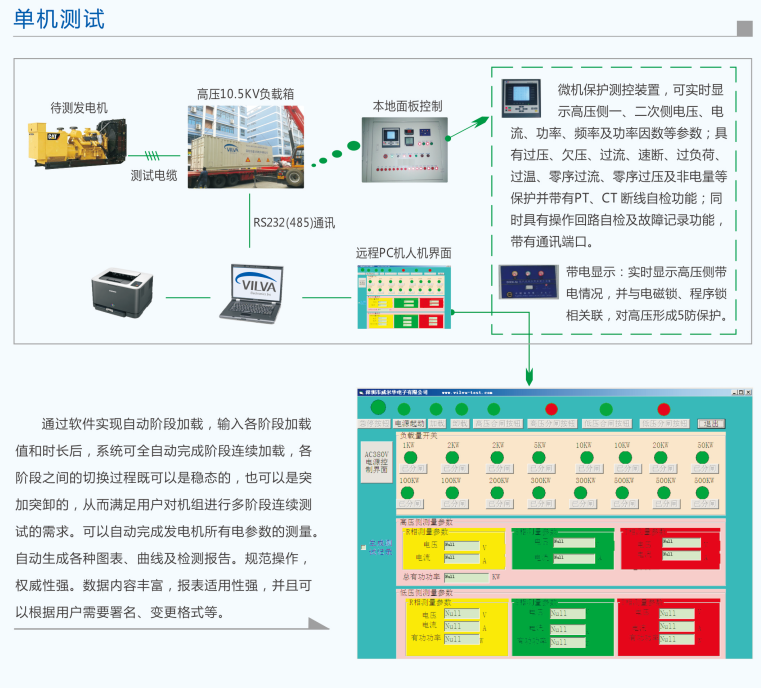

■　加載方式：分檔設定。本地面板按鈕控制接觸器及遠程上位機控制（兩種控制互鎖關聯），最小負載檔位可為1KW，可實現1KW到滿負荷之間以1KW為步進值的連續可調（亦可根據客戶不同需求量身定做）；
■　顯示方式：帶有三相綜合電量表顯示：電壓、電流、有功功率、功率因數、電壓頻率，有相對應的上位機軟件，可通過通訊接口進行數據召測，并支持打??；
■　負載保護：具有過壓、欠壓、過流、過載、過熱、風機故障自動卸載等保護功能，并帶有8組可掉電保持的故障記錄。
■　測量精度：≤5%；
■　出風方式：進出風方向：水平進風，上出風；
■　單次連續運行時間>200h；
■　絕緣強度：F級；
■　地震列度：Ⅷ度；
■　海拔高度：≤2000mm；
■　相對濕度：不大于95%，無凝露；
■　環境溫度：-10～+55℃；

三、負載設計采用標準

■　鋼質海船入級與建造規范2009第四篇第2章第14節：交流高壓電氣裝置

■　GB/T 13032 船用柴油發電機組通用技術條件
■　GB/T 11022 高壓開關設備和控制設備標準的共用技術要求
■　GJB 202A   艦船用配電裝置和控制裝置通用規范
■　GB/T 3181  漆膜顏色標準樣本
■　GB/T 2820.8 往復式內燃機驅動的交流發電機組
■　GB/T 2820.5《往復式內燃機驅動的交流發電機組第5部分：發電機組》；
■　GJB 235A《軍用交流移動電站通用規范》；
■　GJB 1488 《軍用內燃機電站通用試驗方法》
■　JB/T 10303《工頻柴油發電機組技術條件》
■　GB 14711《中小型旋轉電機安全要求》
■　IEC60298、DL404、GB3906-1991"3-35 kV交流金屬封閉開關設備"
