一、概述

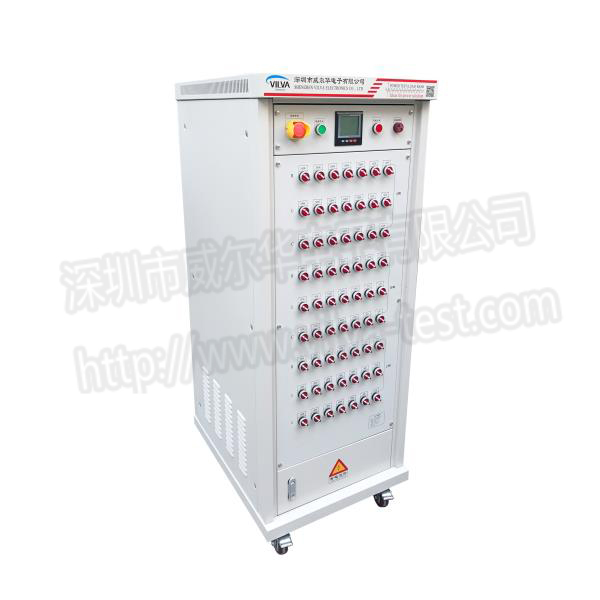

        VILVA-AC380V-10KW-RLC交流負載箱主要用于發電站類、交流電源、數據機房等檢測的場合。模擬阻性負載，可以檢測發電站類交流電源不同負載的性能。功率投入統一采用優化分段式以適應不同負載的需要。

        阻性負載采用新型功耗組件，電阻熱縮并密封安裝在不銹鋼管內，鋼管外部帶絕緣散熱片：防潮防腐蝕性好、散熱性好、絕緣性高、安全可靠。電阻元件功率密度高、三相電流平衡、無紅熱現象、有獨立的冷卻風機，保證了整個系統的散熱性和使用壽命。該負載克服了水電阻測試系統不能準確控制其阻值大小，水易沸騰、易結垢，不能進行突加載/突減載試驗，不易控制等特點。是水電阻的升級換代產品，本產品安全性高，維護成本低，噪音小，過載能力強。

        風機采用軸流通風機，具有風量大、轉速高、散熱性好、噪音小等特點。以上特點使整機在安全性，可靠性，減少噪音等方面優于進口產品。

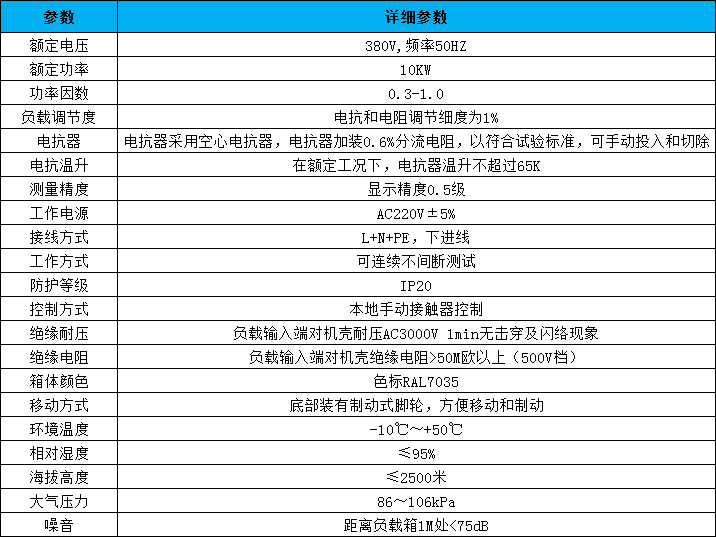

二、 主要技術參數

三、主要構件

2.1阻性負載

        阻性負載由多支特制合金電阻并聯組合而成。合金電阻外部由304不銹鋼片作散熱材料，外管由304不銹鋼管為防銹、防腐蝕組件，內部由導熱絕緣介質氧化鎂粉填充，將功耗組件鎳鉻合金電阻封裝在其中。

        合金電阻絕緣性能好、散熱性能高，熱傳導均勻，運行溫度僅為設計溫度的1/3，溫漂小，阻值穩定，長時間工作無紅熱。并具有耐酸堿、耐鹽霧、防雨、防潮、防腐蝕的效果，可全天候使用。

        阻性負載由合金電阻固定在絕緣板上，整個阻性負載密閉處理，經過內絕緣和絕緣板兩道隔離，即使在低溫、潮濕天氣也能保證絕緣性和安全性，并可預防相鄰電阻因內阻下降造成的短路事故。

2.2 感性負載

        感性負載由多組固態干式電抗器組成，鐵芯采用優質低損耗冷軋硅鋼片，氣隙采用環氧層壓玻璃布板作間隔，以保證電抗器氣隙在運行過程中不發生變化；電抗器芯柱部分緊固件采用無磁性材料，減少運行時的渦流發熱現象。

        電抗器的線圈和鐵芯組裝成一體后經過預烘→真空浸漆→熱烘固化這一工藝流程，采用H級浸漬漆，使電抗器的線圈和鐵芯牢固地結合在一起，不但大大減小了運行時的噪音，而且具有極高的耐熱等級，可確保電抗器在高溫下亦能安全地無噪音地運行；外露部件均采取了防水，防鹽霧，防霉菌處理；引出端子采用鍍錫銅管端子。此電抗器損耗小，效率高，溫升低，在額定負載下能長期穩定運行。無噪音、無污染、無需日常維護、使用壽命長。

四、控制面板說明

  控制面板由LED顯示器、帶燈（LED）自鎖按鈕、微型斷路器、急停按鈕、及蜂鳴器等組成。
1.LED顯示器即時顯示當前負載電氣參數值，包括：電壓、電流、有功功率、無功功率、功率因數、頻率電量值等（顯示電量客戶可選）；

2.帶燈（LED）自鎖按鈕。“電源開關”指示按鈕控制總電源（含風機）通斷，“負載開關”指示按鈕控制負載總電源通斷。

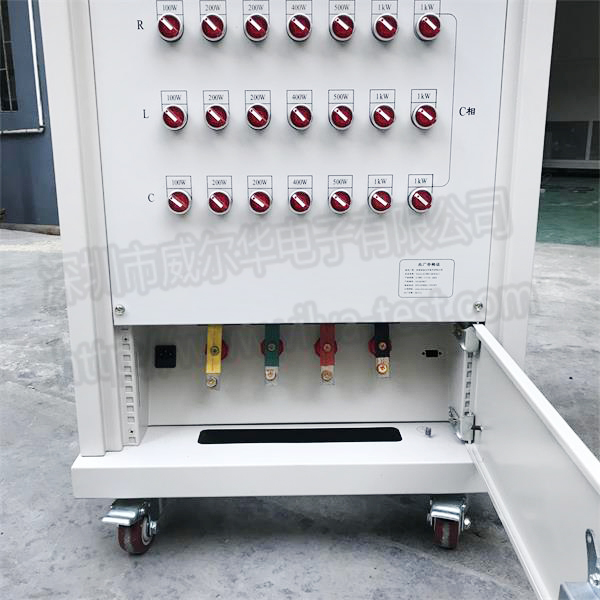

3.微型斷路器此處稱空開。功率電阻“檔位開關”（R、L、C）使用微型斷路器控制負載通斷。在使用負載時，根據所絲印內容按閉合對應空開。卸載時斷開對應空開。

4.急停按鈕在緊急情況下按下，保證快速、可靠地斷開負載電源。

5.面板上帶有過溫報警。當負載溫度過高時，過溫報警蜂鳴器蜂鳴器閃亮并作響報警。
