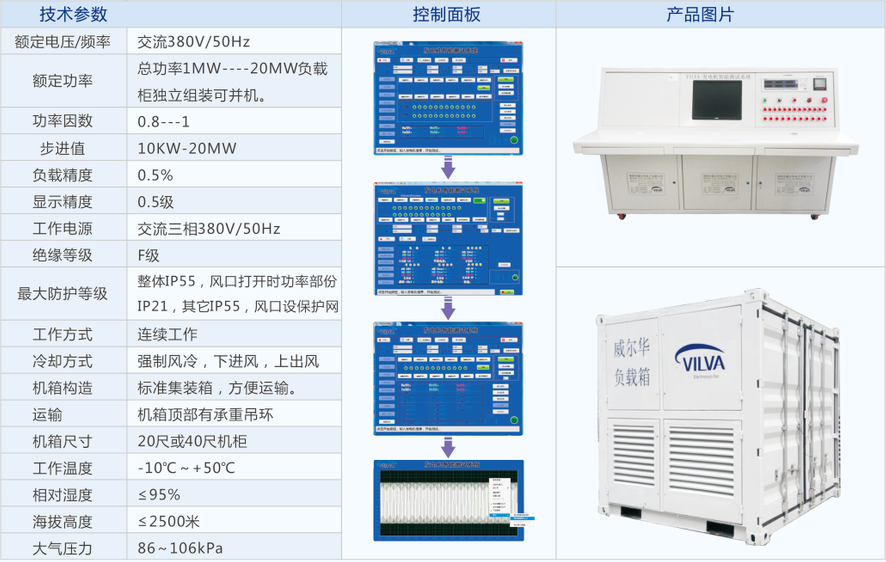

一、主要功能和技術參數

二、負載設計采用標準

■　鋼質海船入級與建造規范2009第四篇第2章第14節：交流高壓電氣裝置

■　GB/T 13032 船用柴油發電機組通用技術條件
■　GB/T 11022 高壓開關設備和控制設備標準的共用技術要求
■　GJB 202A   艦船用配電裝置和控制裝置通用規范
■　GB/T 3181  漆膜顏色標準樣本
■　GB/T 2820.8 往復式內燃機驅動的交流發電機組
■　GB/T 2820.5《往復式內燃機驅動的交流發電機組第5部分：發電機組》；
■　GJB 235A《軍用交流移動電站通用規范》；
■　GJB 1488 《軍用內燃機電站通用試驗方法》
■　JB/T 10303《工頻柴油發電機組技術條件》
■　GB 14711《中小型旋轉電機安全要求》
■　IEC60298、DL404、GB3906-1991"3-35 kV交流金屬封閉開關設備"

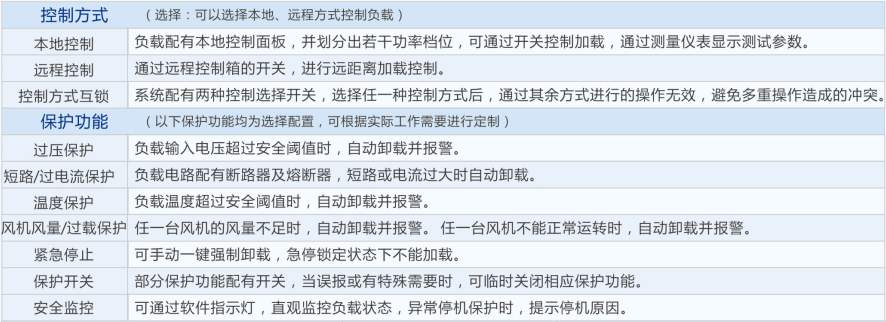

三、控制設計

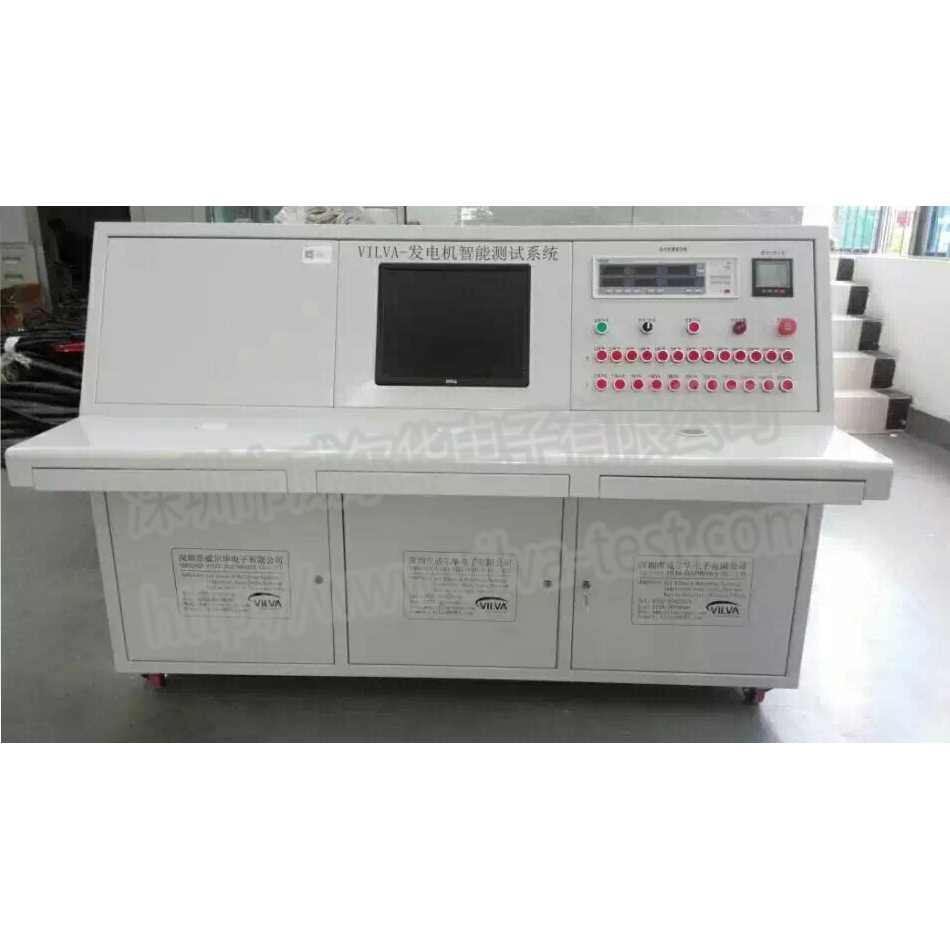

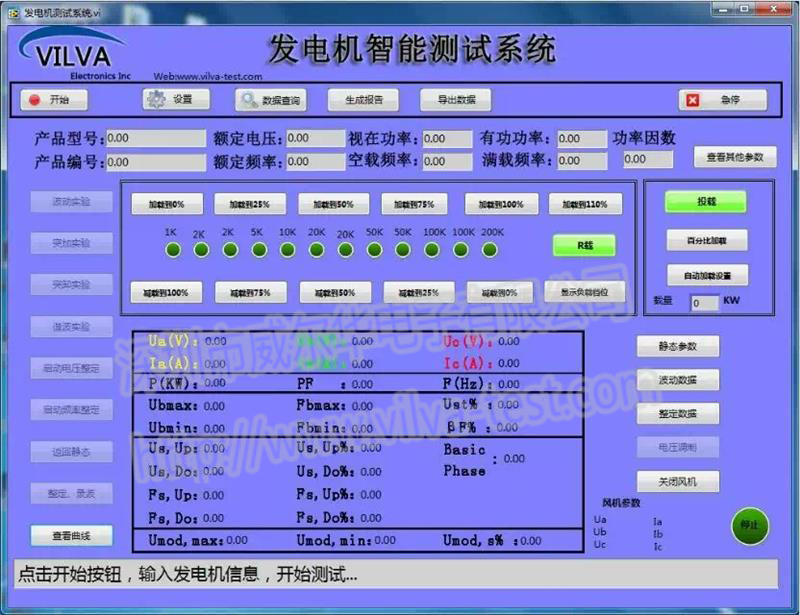

       負載箱分為手動控制及電腦遠程操控。負載箱前門打開后就是手動操作面板，手動操作和電腦操作是互鎖的，操作人員可在手動操作面板上進行功率投載并讀取測試所得的實時數據（電壓、電流、有功功率、無功功率、視在功率、功率因數及電源頻率）。電腦遠程控制可設定為人為投載和自動投載兩種。電腦操作界面將提供功率按鈕（帶有指示燈）及顯示測試所得數據并生成記錄。電腦操作時所加載的檔位在手動操作面板上也會有對應指示燈亮。

四、干燒合金電阻簡介

       阻性負載模塊由若干特制合金電阻連接而成。合金電阻作為功耗元件，由特種合金加工制造，外部為散熱片，中間由絕緣介質填充，將電阻封裝在其中，可滿足負荷測試的需要。合金電阻絕緣性能好、散熱性能高，熱傳導均勻，運行溫度僅為設計溫度的1/3，溫漂小，阻值穩定，長時間工作無紅熱。并具有耐酸堿、耐鹽霧、防雨、防潮、防腐蝕的效果，可全天候使用。

       阻性負載模塊采用獨家技術，將合金電阻固定在絕緣材質板上，整個模塊密閉處理，經過內絕緣和絕緣板兩道隔離，即使在潮濕天氣也能保證絕緣性和安全性，并可預防相鄰電阻因內阻下降造成的短路事故。

五、干燒合金電阻構造

（1）干燒合金電阻絲材料選用耐高溫（最高可工作在1260℃）、電氣性能穩定、溫漂系數（1*10^-6/℃）的鎳鉻合金（NiCr6023）。

（2）干燒合金電阻外管采用伸展性及抗氧化性高的304（1Cr18Ni9Ti），填充材料為電工級氧化鎂粉(Sg-9)，接線螺絲及固定螺絲柱采用耐腐蝕及耐高溫的不銹鋼304（0Cr18Ni9）。

（3）散熱片采用高度為7±(0.1)mm，厚度為0.4(±0.1)mm 的不銹鋼304材質。

深圳市威爾華電子有限公司

售后服務承諾書

根據深圳市威爾華電子有限公司產品售后服務的有關要求，結合項目的實際情況，用戶在系統使用過程中遇到任何技術問題，均可撥打售后熱線與我方聯系。我司需承諾提供終生技術服務：

1、系統質量保證期從系統驗收合格之日起計算，為期1年。

2、系統在使用過程中遇到疑難問題，需要深圳市威爾華電子有限公司支持配合的，可來電咨詢，必要時可派技術人員到現場進行技術指導及服務。

3、系統在使用過程中出現一般質量問題，在8小時內由公司作出妥善答復，重大質量問題，公司24小時內派人員到達現場，問題未解決前，服務人員不撤離。

4、 用戶可永久享受免費技術咨詢服務，如需要購買相關產品附件，我們將按成本價提供，根據你所需的時間、地點發貨。

5、在一年質保期結束后，為用戶提供終生有償維修服務，僅收取成本。如有需要，廠方以最優惠價格為用戶進行系統的升級改造。

6、我公司負責送貨上門（按用戶要求送到指定地點），如延遲送貨，我們?cè)敢馐芸蛻舻恼?dāng)賠付要求。

7、為了使深圳市威爾華電子有限公司的產品品質能得到充分的保證，我們歡迎用戶、有關部門領導、專家及工作人員蒞臨我公司進行參觀、考察、指導和技術培訓等，我們將保證熱情接待、周到安排。

8、深圳市威爾華電子有限公司希望廣大用戶對我們的產品質量進行跟蹤監督，多提寶貴意見和建議，以利于我們?cè)诋a(chǎn)品完善中不斷滿足用戶的要求。

如您對我們的服務還有什么要求可以提出，我們將積極采納。用戶滿意始終是我公司不渝的追求。

?
