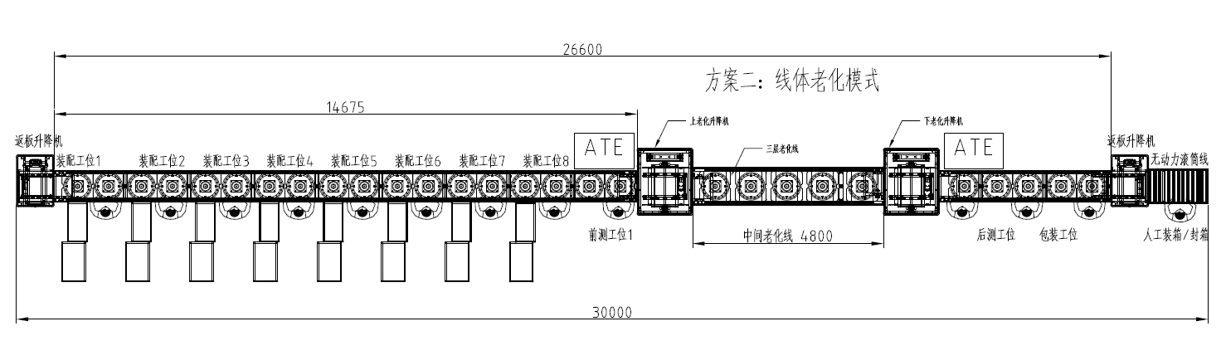

一、 產線布局圖

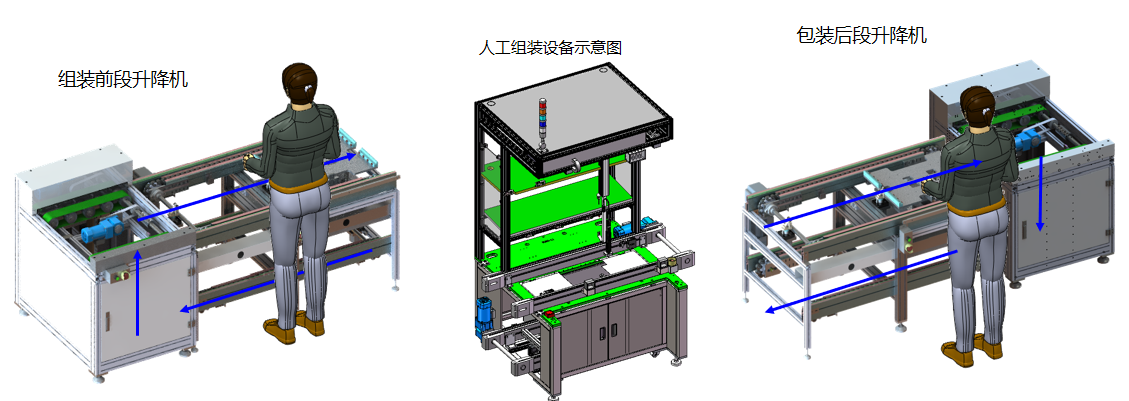

二、組裝線說明-人工位

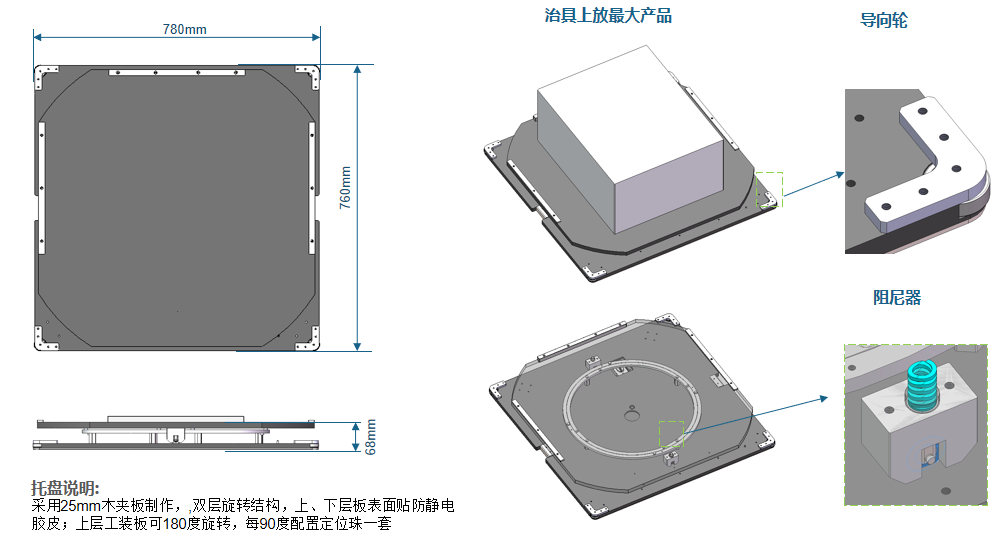

三、各工位圖解-托盤治具
四、線體組成部件
設備名稱 | 用途 | 要求 | 數量 | 備注 |
升降臺 | 1.測試完成機器送入直通導或老化架老化層; 2.接駁老化后包裝工作臺 | 感應/限位 | 1套 | |
老化架 | 1.用于產品老化; | 1.共3層,每層放置5個產品; 2.有自動傳送功能; 3.老化架一次老化15臺機器 | 1套 | 產品老化參數見下頁 |
運輸工裝板 | 放置作業產品 | 780*760mm | 50套 | |
自動包裝線 | 產品封膠紙+打包帶 | 參考現有自動包裝線 | 1套 |

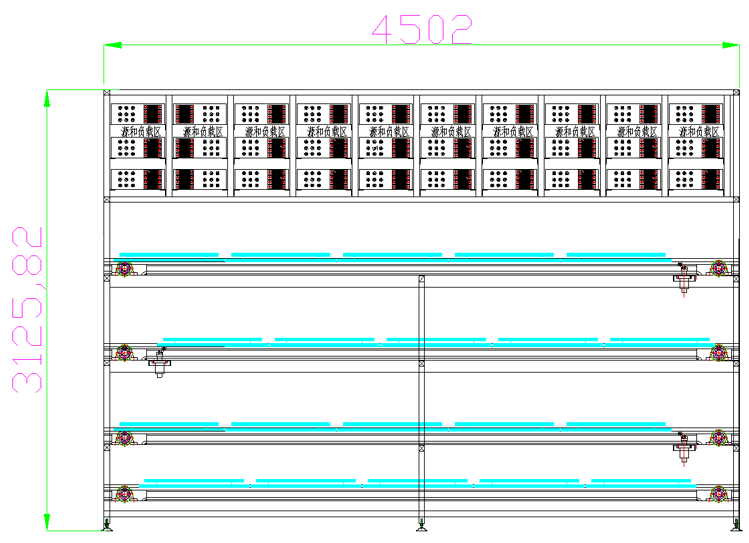

五、老化架布局圖

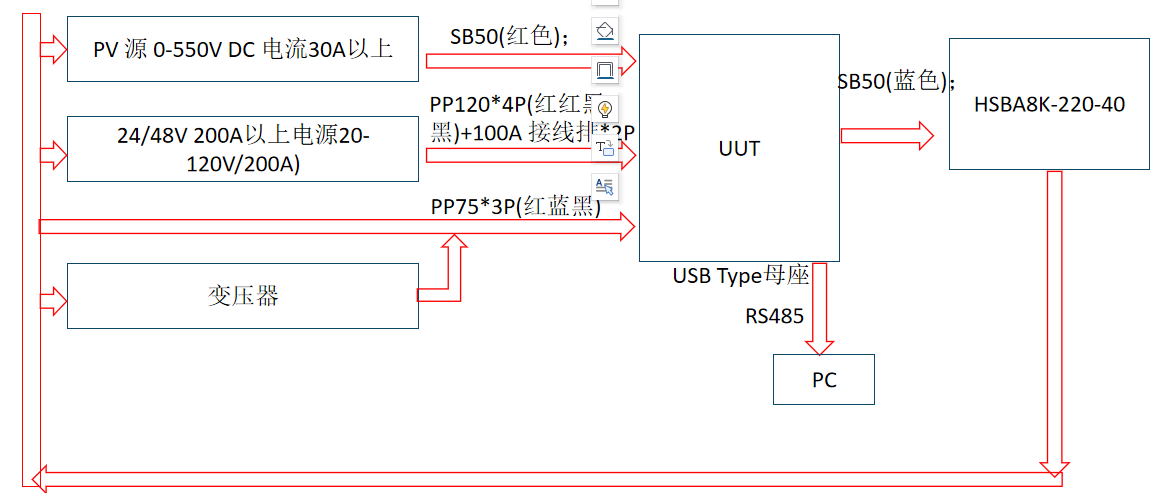

六、 老化工位接線框圖
七、PV源及負載參數

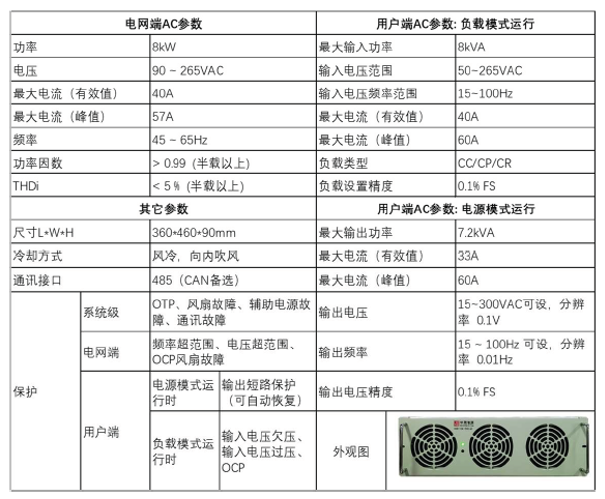

1.AC負載

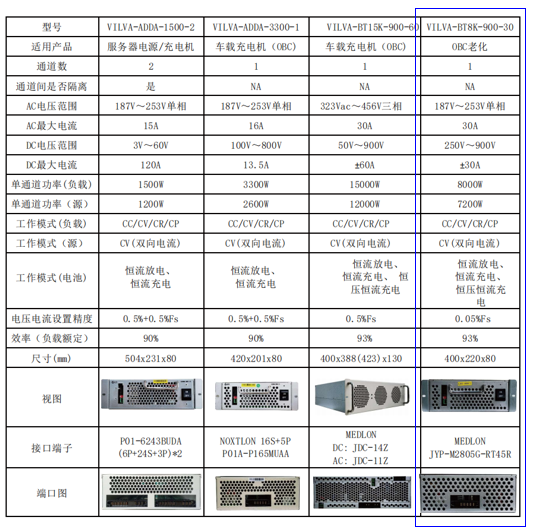

2.PV源

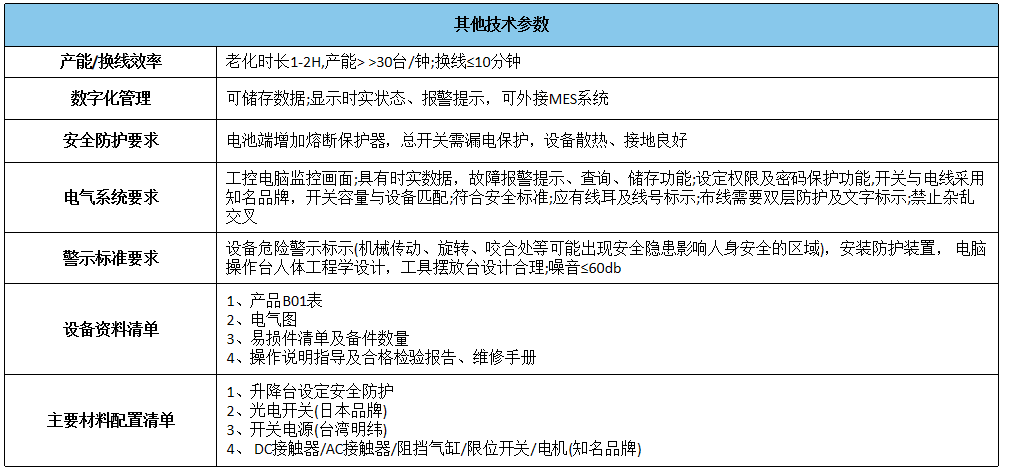

八、其它技術參數
