位置:首頁>>產品中心>>>>戶外一體化單柜
1. 型鋼框架+復合夾心板(厚≥45mm)艙體結構,外形美觀大方,隔熱,保溫性能好。
2. 符合19英寸或RRU安裝標準,一體化托盤經過優化設計,維護操作更合理。
3. 全拼裝防護技術,多單元之間共墻板,可現場組裝,支持?jǐn)U容。
4. 統一方向開門設計,天地三點鎖定結構,外帶掛鎖,安全可靠。
咨詢熱線:18128682585
產品描述
VIL-HWG系列戶外一體化機柜是威爾華針對目前戶外基站的建設,為進一步減輕運營商在站點獲取方面的壓力,滿足客戶在節約能源、靈活擴容、長期演進等的差異化需求,設計的精細化溫控能力、預留用戶空間大、可靈活配置的一體化解決方案。該戶外一體化機柜集成了智能溫控單元(熱交換、直通風、空調、TEC半導體制冷)、智能環境監控單元、交直流配電、防雷、嵌入式電源、電池倉和預留主設備安裝空間,并設有方便走線的接線窗位及走線槽道。高防護等級的柜體和先進的智能溫控及環境監控設計為基站平臺設備提供可靠的機械和環境保護;可滿足樓頂、山區、路邊、小區、鄉村等戶外環境基站建設需求。
技術標準
YD/T 1537-2006 通信系統用戶外機柜一般要求
YD 5083-2005 電信設備抗地震性能檢驗規范
YD 5096-2005 通信用電源設備抗地震性能檢驗規范
YD/T 2324-2011 無線基站防雷技術要求與測試方法
YD/T 2768-2014 通信戶外機房用溫控設備第1部分:嵌入式溫控設備
YD/T 2769-2014 通信戶外機房用溫控設備第2部分:相變材料溫控設備
GB 4943-2001 信息技術設備的安全
GB 4208-2008 外殼防護等級(IP代碼)
產品性能與參數
1.總傳熱系數小于2.0W/(M2*K)
2.戶外防水防塵等級IP55
3.保溫芯材阻燃性能滿足GB8624-2012的B級
4.抗風性能不低于60M/S
5.頂蓋的均布載荷1-2.5KN/M2
產品特點
●占地小、易尋址
占地面積小,站址選擇靈活;適合山頂、樓頂、路邊等各種應用場景
占地面積小,和傳統機房占地面積減少60%左右,可大大降低站點租金
全正面操作和維護,有效降低基站占地面積
室外能源系統的綜合運營成本比傳統機房低40%~80%
●模塊化、易擴展
模塊化設計,可根據用戶需求情況,靈活配置機柜柜體的大小和數量
根據不同應用場景,靈活選擇散熱熱系統和散熱容量
系統柜體中可分艙并采用不同散熱系統以滿足不同設備對溫度的要求
滿足平滑并機擴容,滿足各種建設場景下的擴容要求
●性能好、易防盜
合理結構設計確保只能開門后才能安裝或拆卸,并且柜體無外露螺釘,有效提高了防盜能力柜門上安裝有三點緊鎖戶外專用防盜鎖,大大提高了防盜水平
采用智能門禁告警設計,能實現遠程監控和防盜
選配防盜組件,可實現圖像抓拍和存儲功能,并上報監控系統
●分艙溫控、節能減排
根據需求分艙溫控,最大限度節約能耗
合理選擇柜體板材、優化風道設計,可大大降低一體化機柜的能耗
根據不同應用場景,合理選擇散熱系統,可有效降低其功耗以達到節能的目的
系統風機采用智能無級線性調速設計,可有效降低噪聲,并能達到很好的節能效果
●可拆卸更換地址安裝迷你機房
位置可根據實際情況隨時調整
溫控設備規格型號
溫控設備 | 規格參數 | 實用艙體 | 備注 |
TEC空調 | 200W,門裝型 | 電池倉 |
|
壓縮機空調 | 300W,門裝型 | 電池倉 |
|
1000W,門裝型 | 設備艙 | 設備功效1.0KW以下 | |
1500W,門裝型 | 設備艙 | 設備功效1.5KW以下 | |
2000W,門裝型 | 設備艙 | 設備功效2.0KW以下 | |
3000W,門裝型 | 設備艙 | 設備功效3.0KW以下 | |
熱交換 | 80W/KS,門裝型 | 設備艙 | 設備功效1.0KW以下 |
120W/KS,門裝型 | 設備艙 | 設備功效1.5KW以下 | |
190W/KS,門裝型 | 設備艙 | 設備功效2.0KW以下 |
配套產品規格型號
模塊名稱 | 配置參數 | 運用艙體 |
交流配電單元 | AC輸入:63A/2P*2互鎖,AC輸出;32A/P*4,16A/1P*2,10A/1P*2萬能插座,防雷最大40KA | 設備艙/電源倉 |
AC輸入:100A/2P*2互鎖,AC輸出;63A/2P*1,16A/1P*2,10A/1P*2萬能插座,防雷最大40KA | ||
直流配電單元 | DC輸出不少于19路:一次下32A/1P*4,2設備艙10A/1P*10 二次下電 32A/1P*3,16A/1P*2 | 設備艙/電源倉 |
嵌入式電源系統(開關電源) | 總?cè)萘?00A(-48V/200A),采用50A模塊,19英寸安裝,H≤6U | 設備艙/電源倉 |
總?cè)萘?00A(-48V/3200A),采用50A模塊,19英寸安裝,H≤12U | ||
總?cè)萘?00A(-48V/600A),采用50A模塊,19英寸安裝,H≤14U | ||
動環監控單元 | 包含門禁,煙霧,水浸,溫濕度,19英寸安裝,H=1U,直流輸入 | 設備艙/電源倉 |
包含門禁,煙霧,水浸,溫濕度,19英寸安裝,H=1U,交流輸入 | ||
光纖配線盒(ODF) | 12芯,19英寸安裝,H=1U 滿配尾纖,適配器,熔接保護套管 | 設備艙/電源倉 |
24芯,19英寸安裝,H=1.5U 滿配尾纖,適配器,熔接保護套管 | ||
48芯,19英寸安裝,H=3U 滿配尾纖,適配器,熔接保護套管 |

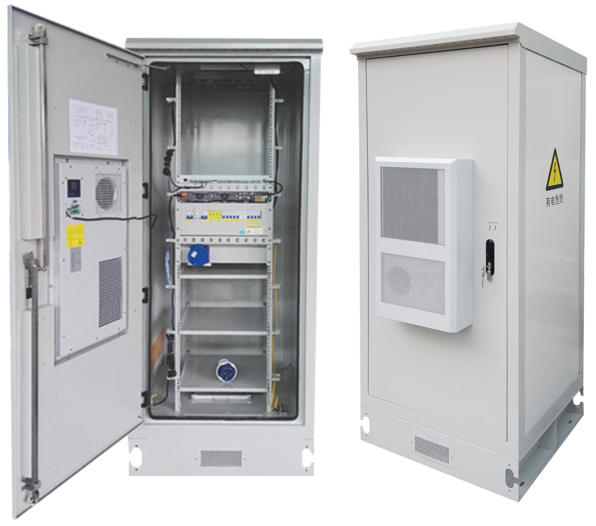

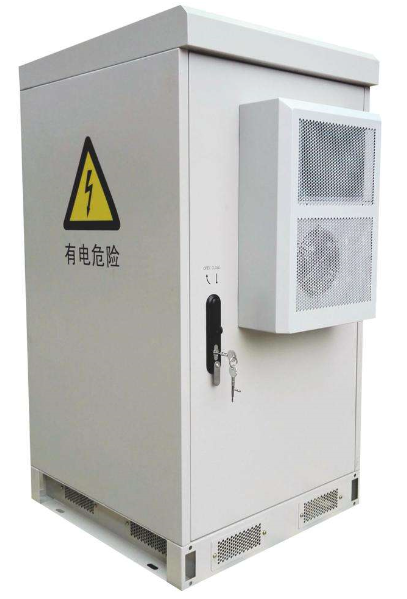

產品外形與內部結構
1. 型鋼框架+復合夾心板(厚≥45mm)艙體結構,外形美觀大方,隔熱,保溫性能好。
2. 符合19英寸或RRU安裝標準,一體化托盤經過優化設計,維護操作更合理。
3. 全拼裝防護技術,多單元之間共墻板,可現場組裝,支持?jǐn)U容。
4. 統一方向開門設計,天地三點鎖定結構,外帶掛鎖,安全可靠。
產品規格與型號
名稱 | 型號 | 內尺寸 | 溫控設備 | 容量 |
1單元1艙 (主設備艙) | VIL-HWG-A-18A | 1800*800*800 | 壓縮機空調/熱交換 | 40U |
1單元1艙 (主設備艙) | VIL-HWG-A-14A | 1400*800*800 | 壓縮機空調/熱交換 | 30U |
1單元1艙 (主設備艙) | VIL-HWG-A-18B | 1800*800*800 | 壓縮機空調/熱交換 | 4層電池 |
1單元1艙 (主設備艙) | VIL-HWG-A-14B | 1400*800*800 | 壓縮機空調/熱交換 | 3層電池 |
1單元2艙 (設備+電池倉) | VIL-HWG-A-18C | 1800*800*800 | 壓縮機空調/熱交換/TEC空調 | 2層電池+20U |
1單元2艙 (設備+電池倉) | VIL-HWG-A-14C | 1400*800*800 | 壓縮機空調/熱交換/TEC空調 | 2層電池+12U |
選配單元 | ||||
監控單元 | 門禁、煙霧、溫濕度、水浸、震動、電流、電壓、防雷失敗 | |||
嵌入式電源系統(開關電源) | 200A/300A/600A | |||
光纖配線單元(ODF) | 12芯/24芯/48芯/72芯 | |||
蓄電池 | 150AH/200AH/600AH |
