一、產品概述

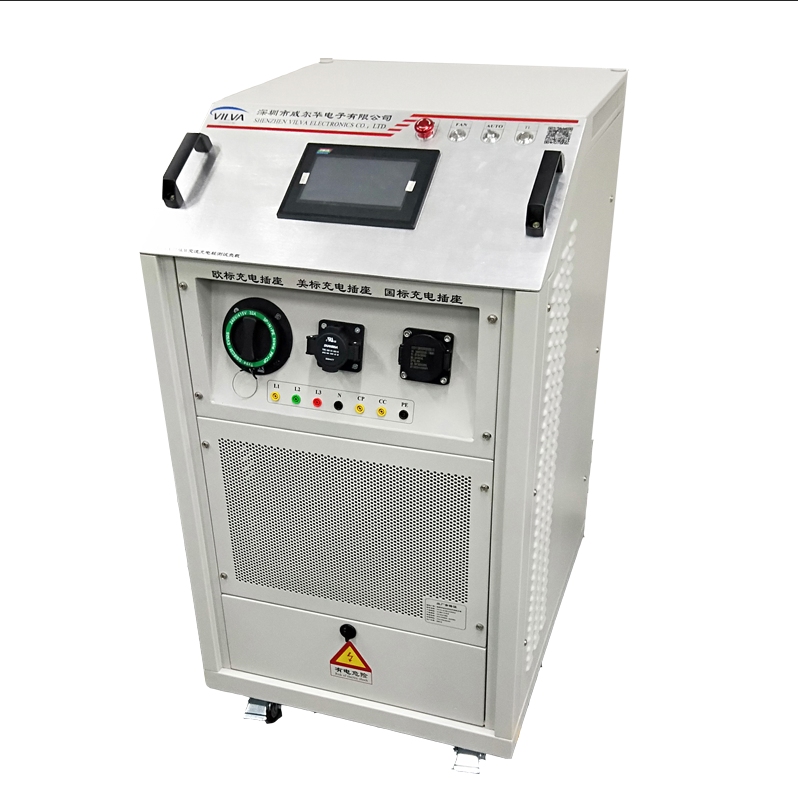

   交流充電樁測試系統通過內部車載充電機模擬器與電動汽車交流充電樁進行信息交互，實現對電動車充電過程的實時模擬。
本測試系統可以測量220V和380V兩種規格的交流充電樁，測試系統內部集成了AC380V系統的負載，負載接線采用銅排+充電槍座兩種方式，充電槍座與充電樁連接。銅排則為后期擴展負載功率方便接線。
交流充電樁測試系統底部裝有萬向腳輪，方便移動，特別適合現場安裝調試人員使用；如果對負載功率要求不大時，可將該負載做成手提便攜式機箱，方便售后服務人員使用。
本測試系統本地使用觸摸屏一體機，操作便捷，顯示直觀，亦可采用遠程上位機進行控制、顯示。

二、功能特點
1.系統本地面板帶有交流槍座7孔線全部用香蕉座引出，方便外接儀器測量。
2.系統允許用戶操作R2，R3的電阻值，范圍均為：100~32000Ω，連續可調，步進1Ω，精度1%。
3.帶有充電樁輸出3.PWM頻率、PWM占空比、檢測點1電壓、檢測點3對PE電阻值顯示功能，可顯示充電樁輸出PWM信號的頻率和占空比，檢測點1電壓、檢測點3對PE電阻顯示功能；
4.帶有三相相電能表頭，可實時顯示加載過程中電壓、電流顯示功能，可顯示功率、頻率等參數；
5.帶有1路RS232通訊接口，可實現上位PC機控制功能；
6.滿足充電樁連接確認測試、充電階段測試、6.充電準備階段測試、正常充電結束測試、開關S2斷開測試、車輛接口斷開測試、PE斷針測試、CC中斷測試、CP斷電測試、CP接地測試、輸出電流測試、CC和PE回路電阻測試等；
7.設備配備觸摸屏一體機操作及上位機操作，可實現參數及開關狀態的配置功能；
8.兼容單、三相產品測試。
9.系統可配置最大7.5KW單相程控負載或最大22.5KW三相程控負載。
