產品中心 Product classification

位置:首頁>>產品中心>>>>逆變器智能測試系統

規格參數

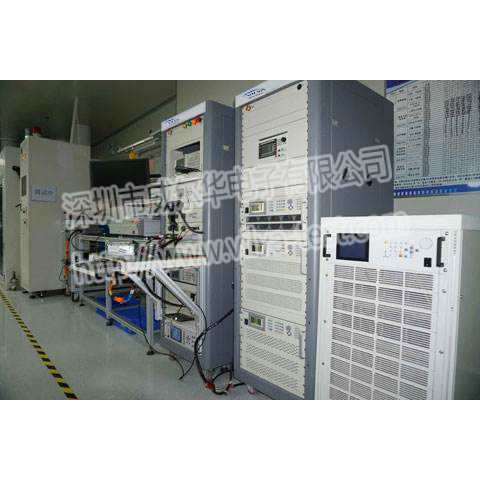

逆變器智能測試系統

產品類別:智能ATE測試系統系列

產品編號:VILVA-逆變器智能測試系統

簡述:VILVA-逆變器智能測試系統完全滿足逆變器產品在出廠試驗、型式試驗和防孤島保護試驗的相關測試要求。

咨詢熱線:18128682585

一、產品概述

根據2009年8月3日北京鑒衡認證中心發布的CGC/GF001:2009《400V 以下低壓并網光伏發電專用逆變器技術要求和試驗方法》,根據IEC62116《光伏并網系統用逆變器防孤島測試方法》的相關要求,并網逆變器產品必須嚴格進行出廠試驗和型式試驗,專用標準IEEE Std. 2000-929 和UL1741也規定要求,所有的光伏并網逆變器必須具有防孤島效應的功能。

VILVA光伏并網逆變器智能測試系統滿足并網逆變器的防孤島效應保護試驗、過載保護試驗、過流保護試驗,功率因素測定試驗,工作效率測量試驗,并網電流諧波試驗。是并網逆變器綜合性能測定必不可少的檢測工具,也是中國唯一應用于并網逆變器產品出廠試驗、型式試驗、防孤島保護試驗的專業檢驗儀器。

系統內置有純阻性負載、感性負載、容性負載;三相負載功率獨立控制,三相輸入電壓不平衡時也能精確調試出交流諧振點;功率輸入采用分段式組合控制,可以任意組合模擬各種功率負荷,滿足并網逆變器滿負載檢測需要,精確模擬交流用電設備諧振發生,有效檢測并網逆變器防孤島保護功能。

RLC阻性/感性/容性三相可調負載箱RLC交流測試負載,模擬諧振發生,當諧振發生時,感性電流=容性電流=阻性電流,負載品質因數Q值=1(美標Q值原為2.5,現也改為1);三相電壓不平衡時,也能精確快速調試出每一相諧振點,科學檢測光伏并網逆變器防孤島保護功能及工作效率、供電性能,是生產車間、實驗室、安裝調試、科研開發必備的檢測工具。

完全滿足并網逆變器產品在出廠試驗、型式試驗和防孤島保護試驗的相關測試要求,目前已廣泛應用于并網逆變器生產企業、并網逆變器的科研開發、并網逆變器檢測鑒定機構、高校電氣實驗室、產品驗收及日常維護測試領域。

二、主要功能

1、ABC三相感性電流及ABC三相容性電流值直接分別獨立顯示于控制面板,諧振點癥狀直接顯示于面板上。

2、置的阻性負載、感性負載及容性負載最小標準功率為0.01K,步進幅度0.01K,負荷功率連續可調,可精確模擬交流諧振發生及滿足逆變器防孤島保護功能檢測需要。

3、BC三相感性電流及ABC三相容性電流值的最大分辨率為1mA。

4、置電感采用磁路式可控式的負載電抗器,滿足220V50Hz工況下0.01KVA功率調節要求,滿足長時間加載測試過程電感阻抗功率不會發生變化。

5、內置電容采用UL認證的標準CBB電容器,滿足220V50Hz工況下0.01KVAR功率調節要求,滿足長時間加載測試過程電容阻抗功率不會發生變化。

6、內置電容負載每一支路必須增加有防短路專用保護電路模塊,避免電容器元件在測試過程發生短路燒毀主機。7、ABC三相阻性負載、感性負載、容性負載的功率,可以分相獨立控制及調節,滿足三相電壓不平衡條件下精確調節交流諧振點。

8、可根據性能參數檢測要求,可以通過操作面板或遠程控制臺設置相應的功率,任意組合、設定放電功率。

9、主機采用電子電路控制,具有溫度過熱自動報警保護功能:由于特殊原因出現過熱時,可自動切斷負載。

10、采用LCD液晶面板可同時顯示電壓、電流值、功率因數、頻率、有功功率、無功功率等,也可顯示電壓、電流波形??梢詫y量數據上傳到PC機上并實現對檢測過程記錄存儲功能。

11、新型功耗組件,功率密度高,無紅熱現象,整機由阻性負載、感性負載和容性負載三部分組成。

12、功率輸入連續可調。負載采用耗能方式工作,散熱采用強制風冷方式。

13、檢測過程的測量數據可以記錄并保存到遠程PC機上(控制室)。

14、配備后臺分析軟件,測量數據可以導成WORD和EXCLE格式的檢測報告。

15、ABC三相電壓、ABC三相電流具有最大值、最小值自動記錄存儲功能;

16、主機具有電壓諧波檢測功能,具有電流諧波檢測功能,能以柱狀圖方式直觀顯示諧波含量。

17、滿足三相380V并網逆變器性能檢測需要,同時滿足單相220V小功率并網逆變器測試需要。

18、可以在遠程控制并調節RLC功率負荷(控制室操作臺上調節)。

19、并網逆變器輸出的三相電壓不平衡時,也能精確調試模擬諧振點發生,精確檢測并網逆變器防孤島效應保護功能。

三、突出應用

  1、模擬交流用電設備諧振發生,有效精確檢測并網逆變器防孤島效應保護功能。

  2、檢測各種逆變器的工作效率、滿負載運行最大輸出功率及帶載能力。

  3、模擬各類復雜工作環境,檢測逆變器在各種環境下的綜合工作性能狀況。

  4、應用于使用單位對并網逆變器的產品驗收及日常維護檢測,全面科學檢測各種逆變器供電能力

  5、應用于并網逆變器出廠檢驗、型式試驗、生產調試、科研開發、實驗室電氣試驗、權威機構鑒定檢測等領域。

四、滿足技術標準

 《并網光伏發電專用逆變器技術要求和試驗方法》-2009

  GB/T 19939-2005《光伏系統并網技術要求》、

  UL 1741:1999《獨立電力系統用逆變器、變換器、控制器》、

  AS 4777.2:2005《通過逆變器連接的電源系統的并網 第二部分:逆變器要求》、

  IEEE 1547:2003《分布式電源與電力系統進行互連的標準》

  IEEE 1547.1:2005《分布式電源與電力系統的接口設備的測試程序》,

  IEC62116《光伏并網系統用逆變器防孤島測試方法》
