位置:首頁>>產品中心>>>>PCBA 單板FCT 測試系統
產品類別:智能ATE測試系統系列
產品編號:VILVA-PCBA 單板FCT 測試系統
簡述:VILVA-PCBA 單板FCT 測試系統是對測試目標板(UUT:Unit Under Test)提供模擬的運行環境(激勵和負載),使其工作于各種設計狀態,從而獲取到各個狀態的參數來驗證UUT的功能
咨詢熱線:18128682585

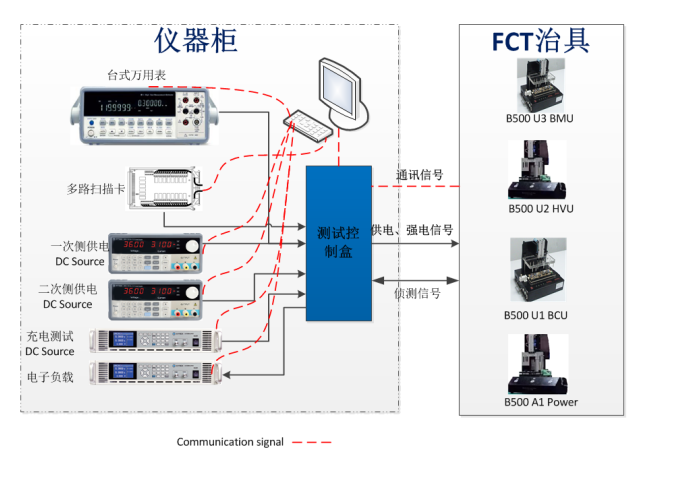

一、FCT測試系統架構圖

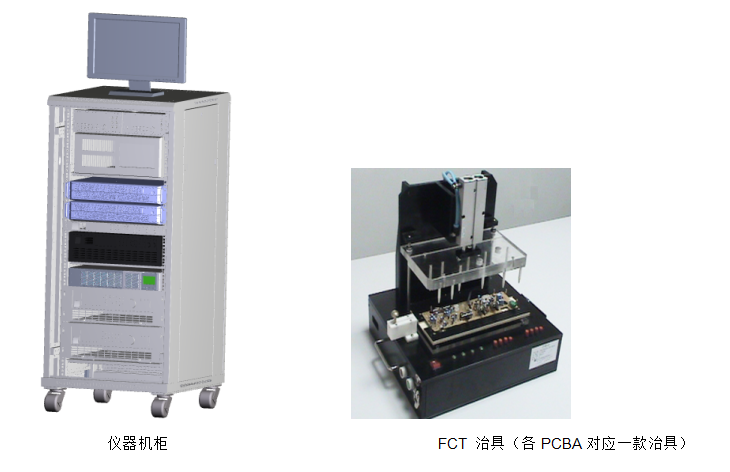

二、測試平臺效果圖
FCT測試系統由2大部分組成,1. 測試機柜(包含PC,儀表,通訊盒) 2. 各PCB板對應針床治具。
硬件平臺對應效果圖如下:

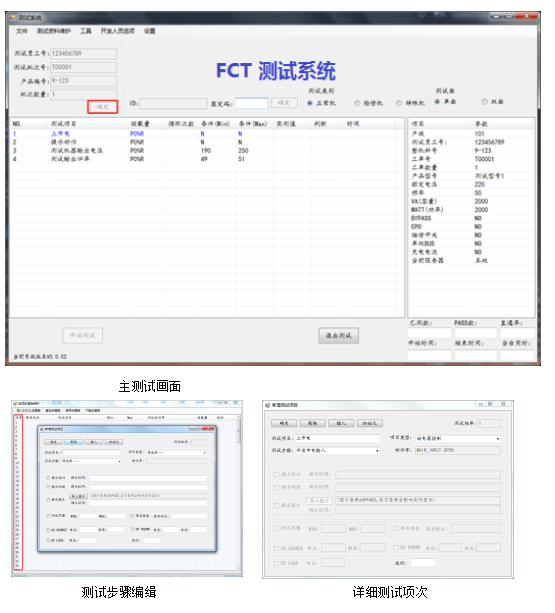

三、測試軟件界面
FCT系統測試軟件通用操作界面,結果定制化儀器通訊模塊、配電功能、測試項目。 軟件可編緝系列產品測試項目,對應不同產品料號可以存儲對應測試程序。方便產線作業人員操作及管理人員維護及編程。同時預留MES鏈接功能(需要與工廠端系統定制代碼) 主要界面如下:
??
四、各PCBA治具架構圖

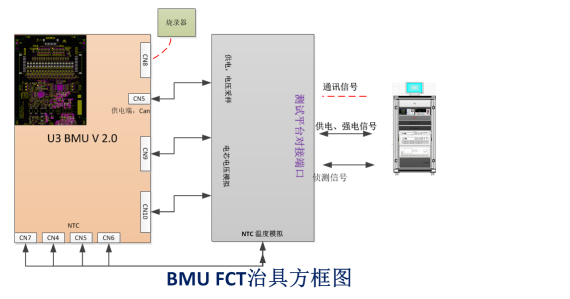

1.7.1.1B500 U3 BMU V2.0 治具方框圖

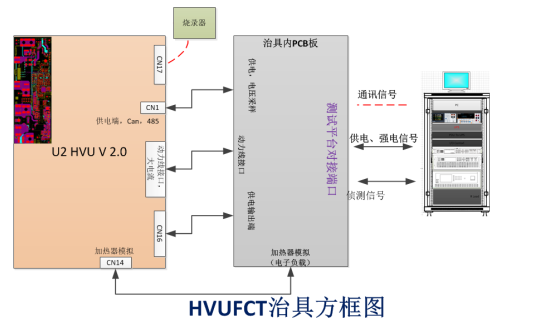

2.B500 U2 HVU V2.0

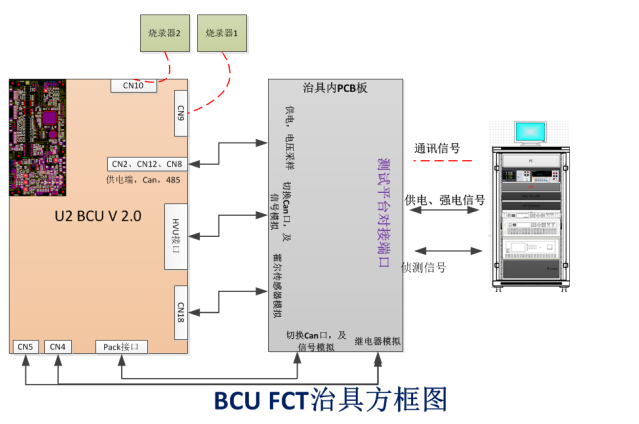

3B500 U1 BCU V2.0

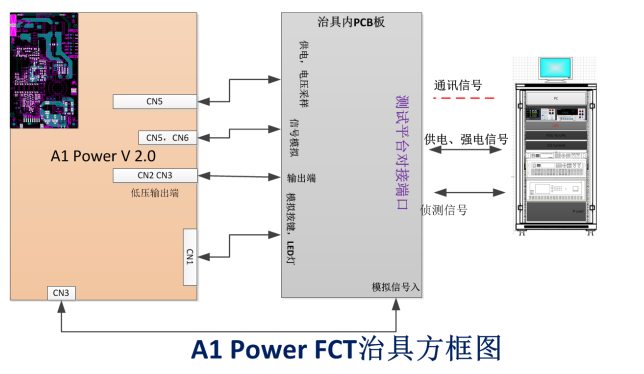

4.B500 A1 Power V2.0
五、測試預估時間
根據提供的測試項目及對應要求,預估測試時間如下表:(此預估時間默認PCBA能實時回應數據) 燒時間統一按5秒。

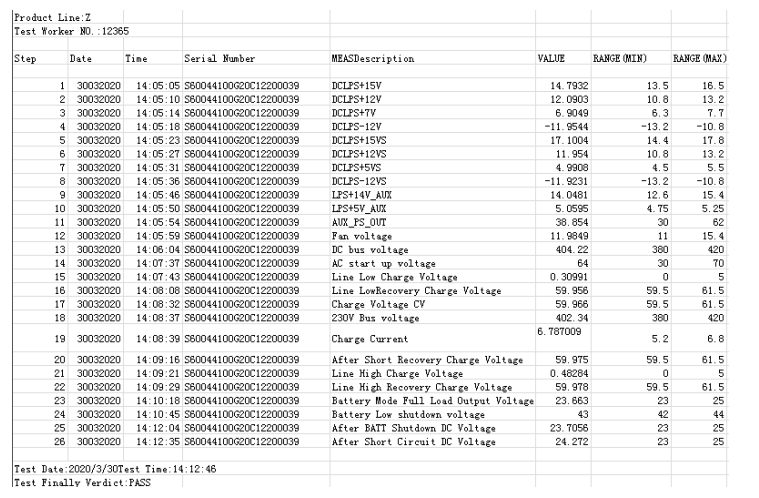

六、測試報告保存
測試報告保存格式為Excel或TXt檔,報告格式如下。(示例)
售后服務承諾書
根據深圳市威爾華電子有限公司產品售后服務的有關要求,結合項目的實際情況,用戶在系統使用過程中遇到任何技術問題,均可撥打售后熱線與我方聯系。我司需承諾提供終生技術服務:
1、系統質量保證期從系統驗收合格之日起計算,為期1年。
2、系統在使用過程中遇到疑難問題,需要深圳市威爾華電子有限公司支持配合的,可來電咨詢,必要時可派技術人員到現場進行技術指導及服務。
3、系統在使用過程中出現一般質量問題,在8小時內由公司作出妥善答復,重大質量問題,公司24小時內派人員到達現場,問題未解決前,服務人員不撤離。
4、 用戶可永久享受免費技術咨詢服務,如需要購買相關產品附件,我們將按成本價提供,根據你所需的時間、地點發貨。
5、在一年質保期結束后,為用戶提供終生有償維修服務,僅收取成本。如有需要,廠方以最優惠價格為用戶進行系統的升級改造。
6、我公司負責送貨上門(按用戶要求送到指定地點),如延遲送貨,我們?cè)敢馐芸蛻舻恼?dāng)賠付要求。
7、為了使深圳市威爾華電子有限公司的產品品質能得到充分的保證,我們歡迎用戶、有關部門領導、專家及工作人員蒞臨我公司進行參觀、考察、指導和技術培訓等,我們將保證熱情接待、周到安排。
8、深圳市威爾華電子有限公司希望廣大用戶對我們的產品質量進行跟蹤監督,多提寶貴意見和建議,以利于我們?cè)诋a(chǎn)品完善中不斷滿足用戶的要求。
如您對我們的服務還有什么要求可以提出,我們將積極采納。用戶滿意始終是我公司不渝的追求。
?
