1.強大的智能檢測功能和監控功能,可以滿足客戶遠程監控,無人值守的需求;
2.具有動熱穩定性好、安全可靠、配置方便、可維護性高,造型美觀等特點;
3.人機友好的客戶界面,使用了大屏幕的觸摸式顯示,方便客戶使用;
4.可選擇固定式和熱插拔式兩種輸出開關,開關類型和數量可根據用戶要求進行定制;
咨詢熱線:18128682585

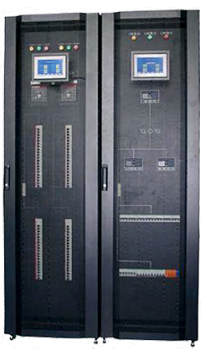

產品概述
VEDS智能配電系統是廣東威爾華電氣設備有限公司根據多年客戶應用驗,總結了客戶最新的技術要求開發設計的一種新型智能配電管理集成產品。該產品融合了最新的網絡監控技術、數字電子控制技術和低壓動力系統配電技術,適用于金融、電信、政府及 IT 行業等 IDC 數據機房或工業企業等重要用戶,為服務器、網絡設備等重要設備提供電能計量和分配、回路保護、管理與計算機接地等服務,為企業的節能減排工作提供了重要的工具。
VEDS系統特點
1.強大的智能檢測功能和監控功能,可以滿足客戶遠程監控,無人值守的需求;
2.具有動熱穩定性好、安全可靠、配置方便、可維護性高,造型美觀等特點;
3.人機友好的客戶界面,使用了大屏幕的觸摸式顯示,方便客戶使用;
4.可選擇固定式和熱插拔式兩種輸出開關,開關類型和數量可根據用戶要求進行定制;
技術標準
1. GB 7025、IEC60439 《低壓成套開關設備和控制設備》
2. YD/T939 《傳輸設備用電源分配列柜》
3. YD/T585 《通訊用配電設備》
4. YD/T5083 《電信用設備抗震性能檢驗規范》
5. YDT 2555-2013《通訊用240V直流供電系統配電設備》
6. QB-H-008-20126《336V直流電源系統》
工作環境與條件
1. 環境溫度: 周圍空氣溫度不高于+40℃,不低于-15攝氏度,并且24h內其平均溫度不高于+30℃
2. 環境濕度:空氣清潔,相對濕度在最高濕度為+40℃時不超過50%,在較低溫度時允許有較高的相對濕度,在+20℃時為90%,但考慮到由于溫度變化,有可能會偶然的產生適量的凝露。
3. 海拔高度:不超過2000m
4. 抗震等級:9度
5. 安裝地點:戶內,沒有火災和爆炸危險,無嚴重污穢,化學腐蝕及經常性劇烈振動的場所。
6. 如有其他特殊要求,用戶應與我公司協商確定允許范圍及技術措施。
電氣參數與性能
配電的可靠性主要取決于關鍵器件,威爾華VEDS智能型精密配電柜關鍵器件全部選用國際知名品牌產品:
斷路器:全部采用ABB、施耐德、西門子等品牌,63A及以下微型斷路器可以選用熱插拔、可調相開關:63A以上開關采用塑殼斷路器:
接線端子排:所有輸出開關全部配置菲尼克斯品牌接線端子排:
防雷器:OBO、ABB、菲尼克斯、盾牌
VEDS智能交流列頭柜 20~800VAC | ||
輸入 | 額定電壓 頻率 | 220/380VAC ,三相三線+地 或 三相四線+地+±20% 50/60Hz±10% |
輸出 | 額定電壓 總開關量 配電結構回路 分路開關 | 220Vac單相兩線+地,380Vac 三相四線+地 按圖紙要求63~630A 支持單母線,雙母線和多母線方案(輸出最大可達128路/單模塊) 固定式開關,熱插拔開關或熱插拔可調相開關,容量10~63A,級數1P/2P/3P,分斷6-10KA |
變壓器(選件) | 類型:等級 | DY11 380V/380Vac H級絕緣,可選K13系數等級,可選帶分斷調壓模式變壓器 |
系統功能 | 輸入檢測 輸出檢測 告警
可選功能 | 主路電量,有功功率,現在功率,功率因數,三線相電壓,三相線電壓,實際電流,額定電流,零線電流,負載%,電能kWh,頻率,電壓諧波V-THO百分比和分次諧波。主路開關狀態,各分路有功功率,功率因數,實際電流,額定電流,負載%,電能kWh,電流諧波,開關狀態,電壓超限,電流超限,頻率超限,缺相,開關斷開,防雷告警/變壓器過溫,系統告警等。 零線電流,對地漏電流/溫度,濕度,分離脫扣等 |
檢測精度 | 輸入/輸出 | 電流:精度±0.5%,范圍1%-120%;電壓:精度0.5%,范圍5%-120%;頻率45-60Hz±0.01Hz;電量:精度1%;溫度±1℃ |
防雷 | 規格 | 標配D級或C級浪涌保護器;20KA,40KA |
I/O接口 | DI輸入 D輸出 AI輸入 | 2路干接點輸入; 1路繼電器輸出; 1路兩線PT100溫度檢測,測溫范圍-40-200℃ |
符合規范 | 標準 | CCC IEC EMC |
顯示界面 | 尺寸規格 | 標配7寸顯示屏(可選8.10.12寸) |
通訊接口 | 串口 網口 | Rs485 1路 1200-38400dps,modbus-RTU RJ45 1路 10/100M自適應 TCP/IP modbus協議 |
尺寸 | 規格 | 600*1200*2000(深度可選:800.1000.1100.1200mm) 800*1100*2000mm 其他規格可定制 |
重量 |
| 不含變壓器:240-500Kg, 含變壓器300Kg-1800Kg |

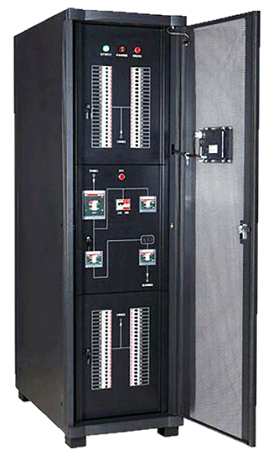

結構特點
1. 組裝式或焊接式結構,模數化設計;
2. 高密度網孔門設計,具有較高的通風率,散熱效果好;
3. 采用標準線槽,電氣性能安全,可靠;
4. 上下均可進出線,接線方便,可配置維護插座;
5. 采用優質板材設計加工,柜體強度高,穩定性好
6. 可預留隔離變壓器安裝位置,提供擴展接口。
外形尺寸
寬度W(mm) | 300,600,800,1000,1200 |
高度H(mm) | 2000,2200,2600 |
深度D(mm) | 400,600,800,1000,1100,1200 |
注:客戶具體尺寸可定制 |

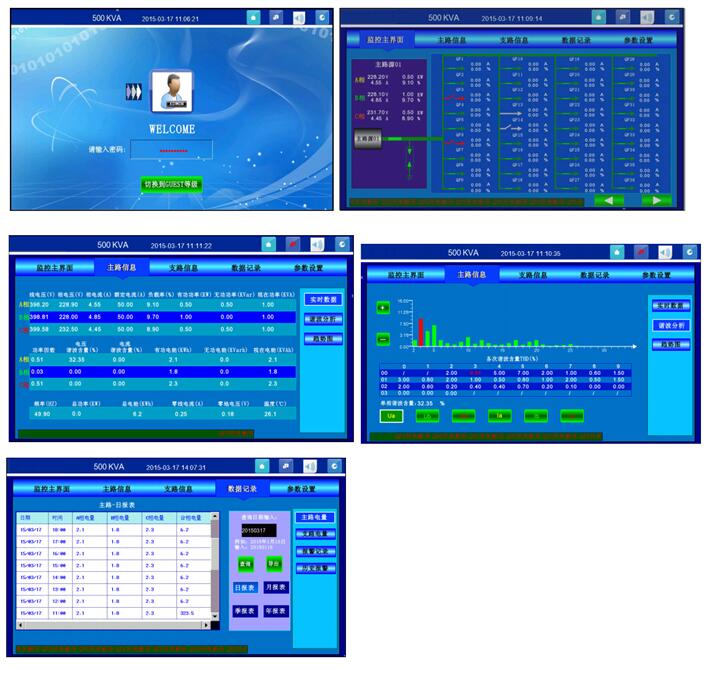

監控系統:三相交流精密列頭柜
1. 全模塊化設計,內置兩套完全獨立的熱備份冗余電源系統,每個采集模塊獨立工作;
2. 采用工業級ARM處理器,技術先進,可靠性高,運算能力強;

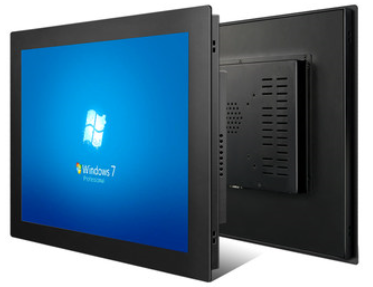

3. 標配7寸彩色觸摸屏,全中文界面,操作便捷;
4. 系統內置中文輸入法,可自由定義每路輸出負載的名稱并保存;
5. 進線監測:主路電量,有功功率,現在功率,功率因數,三線相電壓,三相線電壓,實際電流,額定電流,零線電流,負載%,電能kWh,頻率,電壓諧波V-THO百分比和分次諧波。
6. 出線監測:主路開關狀態,各分路有功功率,功率因數,實際電流,額定電流,負載%,電能kWh,電流諧波,開關狀態,電壓超限,電流超限,頻率超限,缺相,開關斷開;
7. 具有止鈴功能,可暫時關閉告警鈴聲,但不阻塞新的告警事件;
8. 電壓超限,頻率超限,兩級越線告警,每個輸出支路的告警閥值可單獨設定;
