位置:首頁>>產品中心>>>>VEDS智能直流列頭柜

規格參數

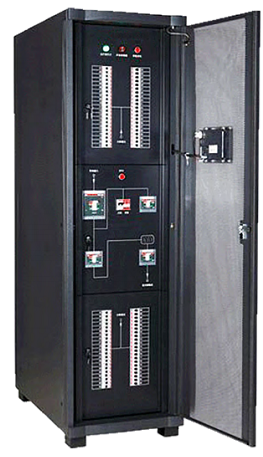

VEDS智能直流列頭柜

1.強大的智能檢測功能和監控功能,可以滿足客戶遠程監控,無人值守的需求;

2.具有動熱穩定性好、安全可靠、配置方便、可維護性高,造型美觀等特點;

3.人機友好的客戶界面,使用了大屏幕的觸摸式顯示,方便客戶使用;

4.可選擇固定式和熱插拔式兩種輸出開關,開關類型和數量可根據用戶要求進行定制;


咨詢熱線:18128682585

產品概述

VEDS智能配電系統是廣東威爾華電氣設備有限公司根據多年客戶應用驗,總結了客戶最新的技術要求開發設計的一種新型智能配電管理集成產品。該產品融合了最新的網絡監控技術、數字電子控制技術和低壓動力系統配電技術,適用于金融、電信、政府及 IT 行業等 IDC 數據機房或工業企業等重要用戶,為服務器、網絡設備等重要設備提供電能計量和分配、回路保護、管理與計算機接地等服務,為企業的節能減排工作提供了重要的工具。



VEDS系統特點

1.強大的智能檢測功能和監控功能,可以滿足客戶遠程監控,無人值守的需求;

2.具有動熱穩定性好、安全可靠、配置方便、可維護性高,造型美觀等特點;

3.人機友好的客戶界面,使用了大屏幕的觸摸式顯示,方便客戶使用;

4.可選擇固定式和熱插拔式兩種輸出開關,開關類型和數量可根據用戶要求進行定制;



技術標準

1.  GB 7025、IEC60439 《低壓成套開關設備和控制設備》

2.  YD/T939 《傳輸設備用電源分配列柜》

3.  YD/T585 《通訊用配電設備》

4.  YD/T5083 《電信用設備抗震性能檢驗規范》

5.  YDT 2555-2013《通訊用240V直流供電系統配電設備》

6.  QB-H-008-20126《336V直流電源系統》



工作環境與條件

1.    環境溫度: 周圍空氣溫度不高于+40℃,不低于-15攝氏度,并且24h內其平均溫度不高于+30℃

2.    環境濕度:空氣清潔,相對濕度在最高濕度為+40℃時不超過50%,在較低溫度時允許有較高的相對濕度,在+20℃時為90%,但考慮到由于溫度變化,有可能會偶然的產生適量的凝露。

3.    海拔高度:不超過2000m

4.    抗震等級:9度

5.    安裝地點:戶內,沒有火災和爆炸危險,無嚴重污穢,化學腐蝕及經常性劇烈振動的場所。

6.    如有其他特殊要求,用戶應與我公司協商確定允許范圍及技術措施。



電氣參數與性能

配電的可靠性主要取決于關鍵器件,威爾華VEDS智能型精密配電柜關鍵器件全部選用國際知名品牌產品:

斷路器:全部采用ABB、施耐德、西門子等品牌,63A及以下微型斷路器可以選用熱插拔、可調相開關:63A以上開關采用塑殼斷路器:

接線端子排:所有輸出開關全部配置菲尼克斯品牌接線端子排:

防雷器:OBO、ABB、菲尼克斯、盾牌



                 VEDS智能直流列頭柜 20-800VDC

輸入

額定電壓

直流24VDC,48VDC,220VDC,240VDC,336VDC等多種等級

輸出

總輸入容量

配電結構回路

分斷開關型式

按圖紙要求63-800A

支持單母線,雙母線和多母線方案(輸出最大可達36路)

熔斷器,固定開關,熱插拔開關

容量10-63A,技術1P/2P,分路分斷能力6-10KA

系統功能

輸入檢測

輸出檢測

告警

可選功能

主路功率,直流電壓,實際額定電流,負載%,電能kWh,主路(熔斷器)狀態

各分路功率,實際電流,額定電流,負載%,電能kWh,開關狀態

電壓超限,電流超限,開關斷開,防雷告警,系統告警

主對地絕緣監測,分路監測,溫度,濕度,分離脫扣等

檢測精度

輸入/輸出

電流:精度±0.5%,范圍1%-120%;電壓:精度0.5%,范圍5%-120%;頻率45-60Hz±0.01Hz;電量:精度1%;溫度±1℃

防雷

規格

標配D級或C級浪涌保護器;20KA,40KA

I/O接口

DI輸入

D輸出

AI輸入

2路干接點輸入;

1路繼電器輸出;

1路兩線PT100溫度檢測,測溫范圍-40-200℃

符合規范

標準

CCC IEC EMC

顯示界面

尺寸規格

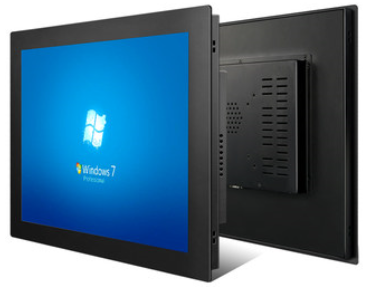

標配7寸顯示屏(可選8.10.12寸)

通訊接口

串口

網口

Rs485 1路 1200-38400dps,modbus-RTU

RJ45 1路 10/100M自適應 TCP/IP modbus協議

尺寸

規格

600*1200*2000(深度可選:800.1000.1100.1200mm)

800*1100*2000mm 其他規格可定制

重量



不含變壓器:240-500Kg, 含變壓器300Kg-1800Kg



結構特點

1.    組裝式或焊接式結構,模數化設計;

2.    高密度網孔門設計,具有較高的通風率,散熱效果好;

3.    采用標準線槽,電氣性能安全,可靠;

4.    上下均可進出線,接線方便,可配置維護插座;

5.    采用優質板材設計加工,柜體強度高,穩定性好

6.    可預留隔離變壓器安裝位置,提供擴展接口。



外形尺寸

寬度W(mm)

300,600,800,1000,1200

高度H(mm)

2000,2200,2600

深度D(mm)

400,600,800,1000,1100,1200

注:客戶具體尺寸可定制



監控系統:直流精密列頭柜

1.全金屬外殼,有效的屏蔽電磁干擾;

2.模塊化設計;

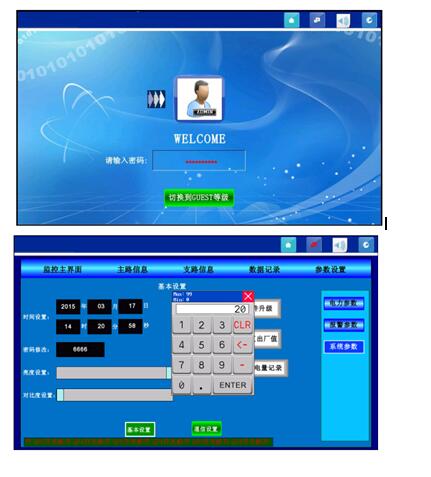

3.標配7寸觸摸屏人機界面,可視性和可操作性好;


4.每個開關量都有狀態指示燈;

5.兩路進線全電量及開關狀態檢測;

6.出線支路開關狀態檢測,包括電流,電壓。功率,電度等;

7.具有聲光告警和報警不可阻塞功能;

8.可通過RS485接口,Modbus協議與機房監控系統通訊;

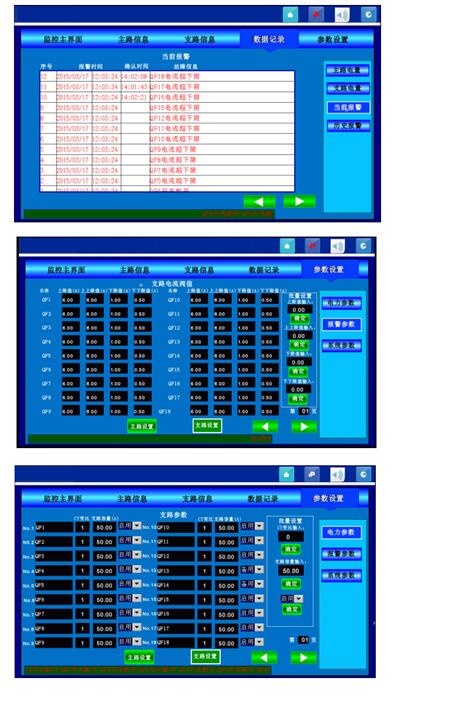

9.分級告警功能,并可記錄2000條以上報警消息;
