一、系統說明

VILVA-10KW三相儲能逆變器ATE測試平臺是應用于生產線上的測試儲能逆變器最佳的測試系統，根據儲能逆變器特性，量身訂作并優化標準測試項目，測試效能佳，測試覆蓋率高。符合大量生產要求。另外 ATE 系統硬件平臺可以可以靈活搭配，可選擇不同交流、直流源、電子負載、功率表，功率分析儀、示波器器。也可根據不同成本需求，可以選配 DC 雙向電源，并網雙向電源。 測試系統軟件具有測試項目可方便編緝，料號與測試程序的對應，測試報告的自動生成。且系統有預留逆變器通訊端口、MES 信息上傳端口。

二、系統特點

 1.2 系統特點
    ●兼具測試效能及硬件架構靈活性
    ●針對儲能逆變器特性，優化測試項目。測試效能佳
    ●特別針對生產線使用，軟件操作簡單
    ●最佳成本效益方案
    ●彈性軟體架構平臺
    ●測試程序編緝功能，
    ●測試生產料號關聯功能，
    ●測試報告保存功能，
    ●MES 系統對接功能（預留）

三、系統原理

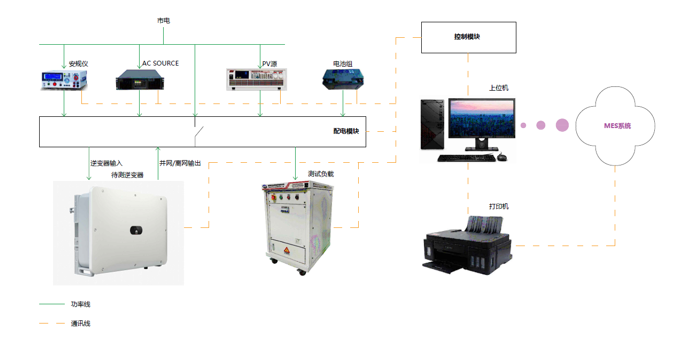

VILVA 自動測試系統系整合儲能逆變器測試時所用的各項儀器，這些儀器設備可透過標準硬件接口: RS-232、USB、LAN 等與標準工業計算機連接，而系統軟件則是安裝在標準工業計算機里面。系統硬件組成如下:

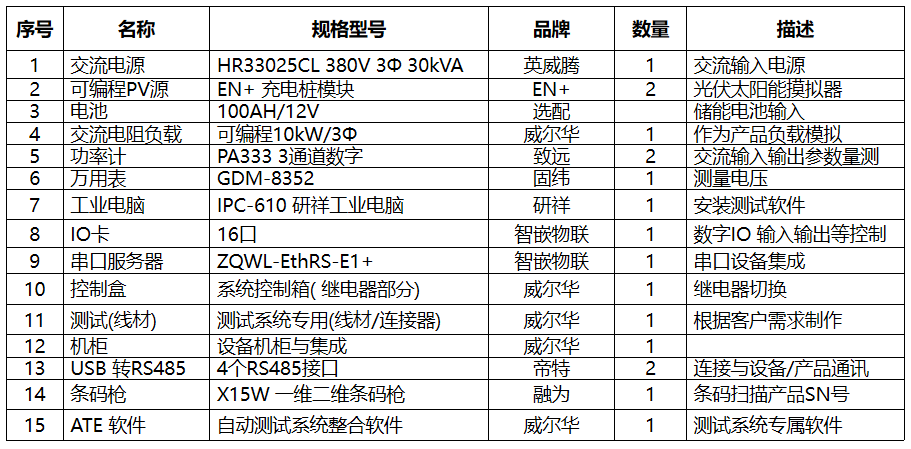

四、系統硬件配置列表：

五、測試系統平臺軟件說明

VILVA是一個通用型的自動化測試系統平臺，具有中英文界面，可適用于國際化需求應用，另外可以解決傳統客制化或自行開發系統的問題。此平臺承續了在業界超過10年的專業經驗。
▲VILVA是個開放性的架構，很容易讓使用者能整合入各種硬件組合到此系統，例如可選擇交流電源，電阻負載，萬用表，PLC 模擬的I/O卡。這種多可能性結合的開放式架構，為使用者提供一個靈活、功能強大、高成本效益的測試系統。
▲而VILVA提供多功能的執行環境，包括了多樣的內建測試項目。用戶可以依照實際需求，利用"項目編輯" 功能，編寫自己的測試項目。
▲所以此平臺有能力可以滿足不同階段及不同電力轉換裝置的測試需求，讓使用者可在相同的操作環境下，讓測試程序可適用于研發或生產線。
▲這種特性可以幫助節省產品轉移量產所需的人力與時間成本。

六、主要特點

▲ 標準化圖形操作界面，人性化設計。
▲ 開放式系統設計，易于新項目的設計與步驟分析。
▲ 集合式編譯設計，提升執行效率。
▲ 可以調試測試項目，驗證測試結果。
▲ 測試結果存檔，方便統計報表管理。

支持項目二次開發：
測試項目支持二次開發，內建各單機儀器控制指令，可根據實際測試進行編輯修改測試項目
支持文件操作，可對配置文件寫入和讀取
支持?jǐn)U展外部exe 程序調用
可編輯測試結果變量的條件判定關

七、測試項目

售后服務承諾書

根據深圳市威爾華電子有限公司產品售后服務的有關要求，結合項目的實際情況，用戶在系統使用過程中遇到任何技術問題，均可撥打售后熱線與我方聯系。我司需承諾提供終生技術服務：

 1、系統質量保證期從系統驗收合格之日起計算，為期1年。

2、系統在使用過程中遇到疑難問題，需要深圳市威爾華電子有限公司支持配合的，可來電咨詢，必要時可派技術人員到現場進行技術指導及服務。

3、系統在使用過程中出現一般質量問題，在8小時內由公司作出妥善答復，重大質量問題，公司24小時內派人員到達現場，問題未解決前，服務人員不撤離。

4、 用戶可永久享受免費技術咨詢服務，如需要購買相關產品附件，我們將按成本價提供，根據你所需的時間、地點發貨。

5、在一年質保期結束后，為用戶提供終生有償維修服務，僅收取成本。如有需要，廠方以最優惠價格為用戶進行系統的升級改造。

6、我公司負責送貨上門（按用戶要求送到指定地點），如延遲送貨，我們愿意受客戶的正當賠付要求。

7、為了使深圳市威爾華電子有限公司的產品品質能得到充分的保證，我們歡迎用戶、有關部門領導、專家及工作人員蒞臨我公司進行參觀、考察、指導和技術培訓等，我們將保證熱情接待、周到安排。

8、深圳市威爾華電子有限公司希望廣大用戶對我們的產品質量進行跟蹤監督，多提寶貴意見和建議，以利于我們在產品完善中不斷滿足用戶的要求。

 如您對我們的服務還有什么要求可以提出，我們將積極采納。用戶滿意始終是我公司不渝的追求。

?
