一、系統概述

VILVA-20KVA-UPS-ATE測試系統是 VILVA 根據 UPS 檢驗標準設計開發的自動化測試系統。整機采用 模塊化設計方案，系統集成度高，占地面積小，維護檢修方便。工作時，系統采用掃碼記錄， 測試功能全面，操作簡單，并可與客戶的 MES 系統連接，自動上傳測試數據。系統單機測 試完成時間只需 90s，相比較傳統手動測試，此系統對測試效率、測試準確率以及數據管理 都有顯著提高，非常適用于 UPS 流水線上的成品出廠測試。

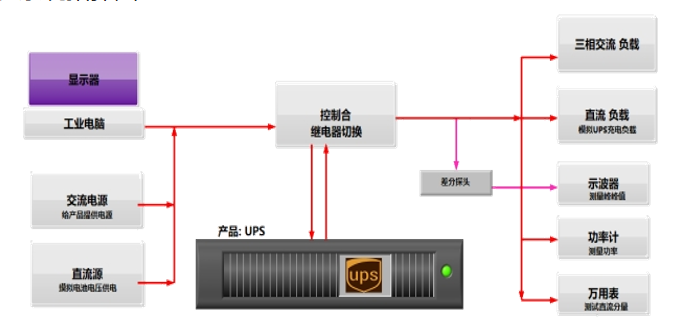

二、系統結構

整個系統由儀器、負載、配電、測量及控制五大部分構成，并集成在一臺機柜中。主要 有 AC Source、DC Source、電池（選配）、安規儀、配電模塊、控制模塊、負載（電阻負 載、非線性負載、直流電子負載*2）、工控機、示波器、功率計*2、萬用表、掃碼槍等。

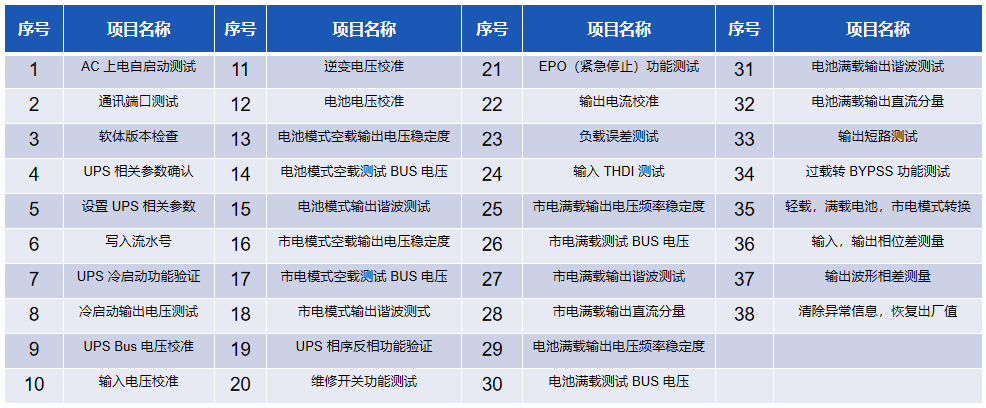

三、測試項目

四、系統測試功能

1.滿足三三、三單、單單等機種測試；
2.含直流輸入、交流輸入、逆變輸出 1、逆變輸出 2 及充電負載等共 5 組接口；
3.直流輸入包含 DC Source 輸入和電池輸出，兩者互鎖關聯；DC 輸入接口帶 N 線；
4.交流輸入包含市電輸入和 AC Source 輸入，兩者互鎖關聯；
5.市電輸入帶反相輸入及預上電功能；
6.逆變輸出1滿足三相大功率機器測試，逆變輸出2滿足單相小功率機器測試；
7.每個輸入、輸出接口均有電壓、電流、功率等電參數采樣；
8.輸入側漏電流檢測功能；
9.逆變輸出帶有相對 N 短路測試功能；
10.預留對外串口及 USB 接口，方便與樣機通訊；
11.輸入、輸出接口采用安德森快插連接器，方便樣機接線；
12.各斷路器配合閘指示燈；
13.配掃碼槍（支持二維、三維），支持掃碼測試；
14.急停保護、負載過溫報警及保護；
15.所有儀器、儀表均帶遠程控制功能，統一由上位機控制；
16.有充電負載（電子負載），UPS 測試用純阻性載及非線性負載；
17.電子負載可選擇接直流正接口或者負接口；
18.系統未配電池組，客戶根據測試樣機進行配置；
19.輸入、輸出回路都可進行瞬投、瞬切測試；

五、系統硬件配置列表

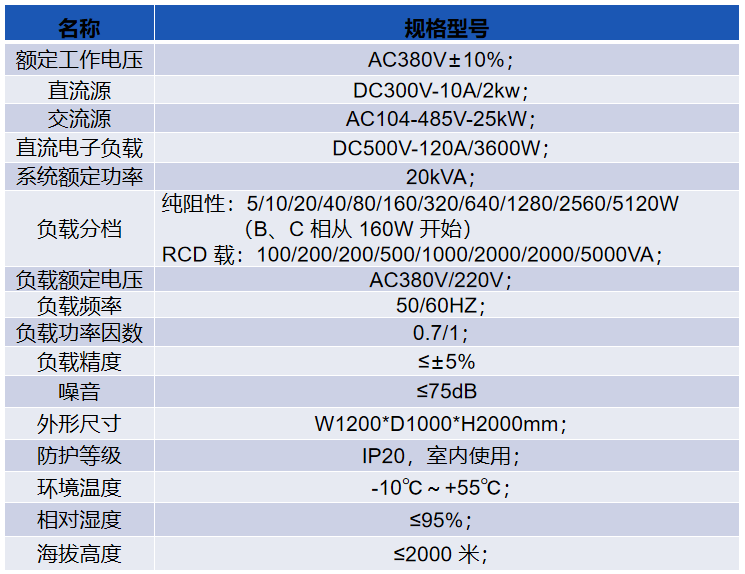

六、技術參數

七、 軟件基本說明

VILVA是一個通用型的自動化測試系統平臺，具有中英文界面，可適用于國際化需求應用，另外可以解決傳統客制化或自行開發系統的問題。此平臺承續了在業界超過10年的專業經驗。VILVA是個開放性的架構，很容易讓使用者能整合入各種硬件組合到此系統，例如可選擇交流/直流電源，電子負載，功率分析儀，示波器，功率計，以及各種數字/模擬的I/O卡。這種多可能性結合的開放式架構，為使用者提供一個靈活、功能強大、高成本效益的測試系統。而VILVA提供多功能的執行環境，包括了多樣的內建測試項目。用戶可以依照實際需求，利用"項目編輯" 功能，編寫自己的測試項目。此彈性功能幾乎可以無限制擴充為獨有的測試庫。所以此平臺有能力可以滿足不同階段及不同電力轉換裝置的測試需求，讓使用者可在相同的操作環境下，讓測試程序可適用于研發或生產線。這種特性可以幫助節省產品轉移量產所需的人力與時間成本。

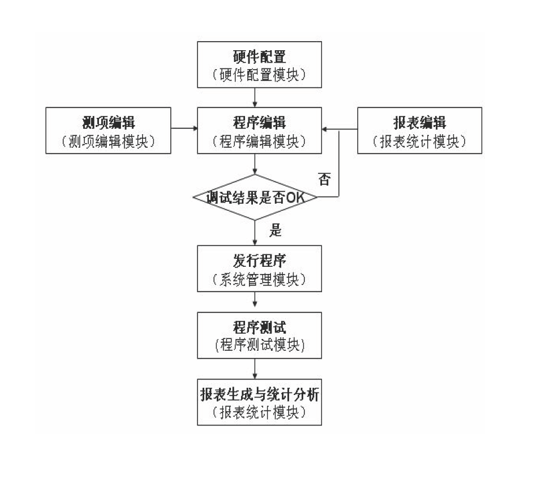

八、系統軟件操作流程

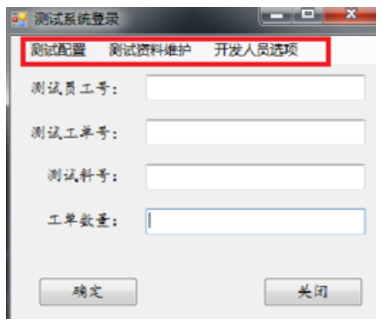

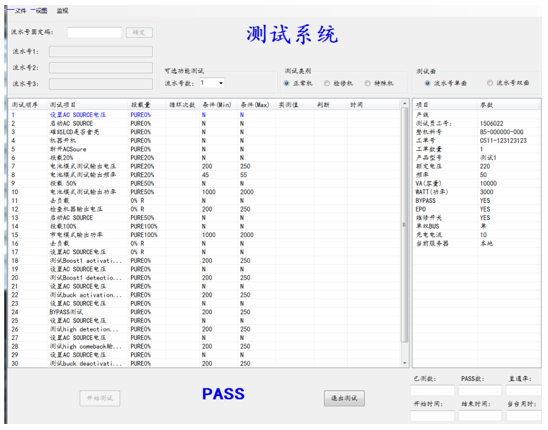

九、測試系統軟件界面

1.標準化圖形操作界面，人性化設計。
2.開放式系統設計，易于新項目的設計與步驟分析。
3.集合式編譯設計，提升執行效率。
4.可以調試測試項目，驗證測試結果。
5.測試結果存檔，方便統計報表管理

十、系統平臺特點

支持項目二次開發：
測試項目支持二次開發，內建各單機儀器控制指令，可根據實際測試進行編輯修改測試項目；
支持文件操作，可對配置文件寫入和讀??；
支持?jǐn)U展外部exe 程序調用；
可編輯測試結果變量的條件判定關系；
