一、系統概述

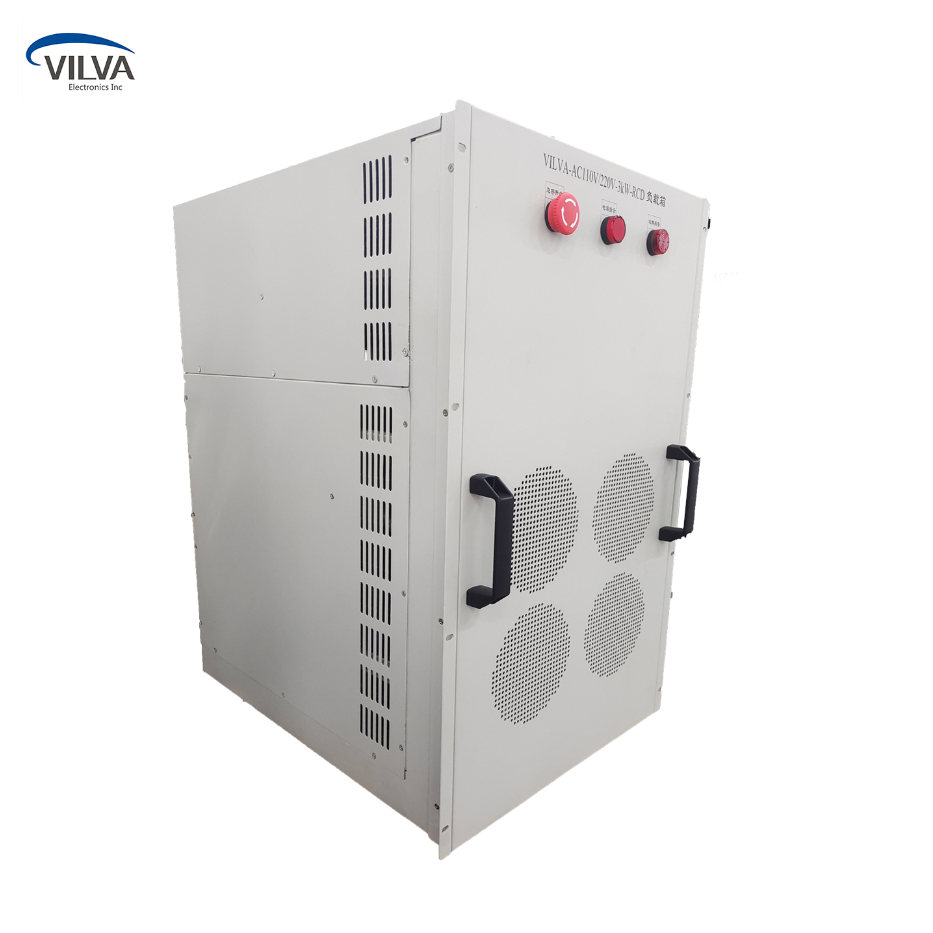

1、VILVA-AC110V/220V-3kW-RCD交流負載箱主要用于發電站類交流電源檢測的場合。模擬阻性負載，可以檢測發電站類交流電源不同負載的性能。功率投入統一采用優化分段式以適應不同負載的需要。
1.2、阻性負載采用新型功耗組件，電阻熱縮并密封安裝在不銹鋼管內，鋼管外部帶絕緣散熱片：防潮防腐蝕性好、散熱性好、絕緣性高、安全可靠。電阻元件功率密度高、三相電流平衡、無紅熱現象、有獨立的冷卻風機，保證了整個系統的散熱性和使用壽命。
1.3、該負載克服了水電阻測試系統不能準確控制其阻值大小，水易沸騰、易結垢，不能進行突加載/突減載試驗，不易控制等特點。是水電阻的升級換代產品，本產品安全性高，維護成本低，噪音小，過載能力強。

1.4、風機采用軸流通風機，具有風量大、轉速高、散熱性好、噪音小等特點。

1.5、以上特點使整機在安全性，可靠性，減少噪音等方面優于進口產品。

二、裝置功能配置
2.1、負載過溫報警/保護
     當負載溫度高于設定值（85℃），過溫報警指示燈閃亮并帶有蜂鳴提示；若溫度繼續保持（85℃），則負載檔位接觸器自動斷電，負載卸載。
2.2、負載過載保護 *
     當負載過載使用時，負載斷電保護。
2.3、負載過電壓保護 *
     當總電壓大于儀表設定值時，儀表給出繼電信號，驅動保護繼電器動作，從而切斷接觸器控制電源，強制卸載。
2.4、負載過電流保護*
     當總電流大于單位檔位值時，負載斷電強制卸載。
2.5、帶載時間設定 *
     設置時間繼電器控制負載的工作時間，及負載循環工作時間。
2.6、急停保護
    當測試過程中發生緊急情況時，立即拍下急停按鈕，負載整機斷電保護。
2.7、通訊功能
     RS-232通訊接口。
     帶 *為部分型號產品功能，可選配。
三、技術參數
1、工作環境條件
3.1.1、環境溫度：-10～+50℃;
3.1.2、相對濕度：≦90%，無凝露;
3.1.3、海拔高度：≦2000m;
3.1.4、地震列度：Ⅷ度;
3.1.5、其他條件：僅限于室內使用，進出風口≧1米處無雜物。
3.2、額定電氣參數
3.2.1、額定電壓：AC110V/220V ;
3.2.2、額定電流：27A/13.6A；
3.2.3、額定功率：3kW（R）、3kVA（RCD）；
3.2.4、頻    率：50Hz；
3.2.5、功率因數：PF=0.7（固定值）；
3.2.6、操作電源：?jiǎn)蜗郃C220V，50Hz。
3.3、技術指標
3.3.1、過載能力：電流回路：1.1倍額定電流過流保護；
3.3.2、冷卻方式：強制風冷；
3.3.3、進出風方向：側進風，后出風；
3.3.4、加載方式：本地面板按鈕控制總接觸器，利用上位機來進行加減載。
3.3.6、負載測量精度：≤5%；
3.3.7、防護等級：整機IP20；
3.3.8、單次連續運行時間>200h;
3.3.9、箱體框架：483*600*755（寬*深*高）。

深圳市威爾華電子有限公司

售后服務承諾書



根據深圳市威爾華電子有限公司產品售后服務的有關要求，結合項目的實際情況，用戶在系統使用過程中遇到任何技術問題，均可撥打售后熱線與我方聯系。我司需承諾提供終生技術服務：



1、系統質量保證期從系統驗收合格之日起計算，為期1年。

2、系統在使用過程中遇到疑難問題，需要深圳市威爾華電子有限公司支持配合的，可來電咨詢，必要時可派技術人員到現場進行技術指導及服務。

3、系統在使用過程中出現一般質量問題，在8小時內由公司作出妥善答復，重大質量問題，公司24小時內派人員到達現場，問題未解決前，服務人員不撤離。

4、 用戶可永久享受免費技術咨詢服務，如需要購買相關產品附件，我們將按成本價提供，根據你所需的時間、地點發貨。

5、在一年質保期結束后，為用戶提供終生有償維修服務，僅收取成本。如有需要，廠方以最優惠價格為用戶進行系統的升級改造。

6、我公司負責送貨上門（按用戶要求送到指定地點），如延遲送貨，我們?cè)敢馐芸蛻舻恼?dāng)賠付要求。

7、為了使深圳市威爾華電子有限公司的產品品質能得到充分的保證，我們歡迎用戶、有關部門領導、專家及工作人員蒞臨我公司進行參觀、考察、指導和技術培訓等，我們將保證熱情接待、周到安排。

8、深圳市威爾華電子有限公司希望廣大用戶對我們的產品質量進行跟蹤監督，多提寶貴意見和建議，以利于我們?cè)诋a(chǎn)品完善中不斷滿足用戶的要求。



如您對我們的服務還有什么要求可以提出，我們將積極采納。用戶滿意始終是我公司不渝的追求。

?



深圳市威爾華電子有限公司

電話：0755-29768581
