一、產品概述

VILVA-EV交流充電樁功能測試系統，是專為國標，歐標，美標充電樁生產線高效綜合ATE測試系統，是一款集成三槍交流充電樁整樁測試的綜合平臺，主要應用于充電樁生產線上的測試，其最大的優點是在保證產品質量的同時，還可為客戶提高生產效能。
該套測試系統基于國標協議GB/T 18487.1-2015、GB/T 34657.1-2017、NB/T 33008.2-2018開發，基于歐標協議IEC 61851-22、ISO 15118、IEC 62196開發，適用于國標，歐標，美標交流充電樁生產廠家，對于規?；彤a(chǎn)能較大的充電樁廠家而言，其對于提高生產效能將更明顯。
該測試系統主要包括車輛插座（國標交流、歐標交流、美標交流）、車輛電池管理系統模擬軟件、車輛控制模擬電路、示波器、功率計、電阻負載、安規綜合測試儀、工業電腦、交流變頻電源等。電動汽車交流充電接口模擬裝置可以真實模擬充電過程和各種故障，該裝置可滿足連接檢測、充電握手、配置和充電，檢測充電電壓和電流、以及互操作性測試等。

二、產品特點

硬件配置靈活，系統兼容性強;
標準化圖形操作界面，人性化設計;
風機采用小型軸流風機，具有風量大，散熱性好，噪音小等特點;
帶有 PE、CP、PP 各個觸點回路通斷的開關，可實現各路通斷，故障狀態仿真模擬功能;
充電電壓、電流、充電狀態實時監控并顯示;
帶有電腦顯示界面，對充電樁實時電壓、電流、CP 占空比、CP頻率等數值的顯示，方便查看;
設備有充電樁控制時序測試、正常啟動和充電階段測試、PP 斷線、CP 斷線等測試;
設備帶有上位機軟件功能，人工輔助實現交流充電樁的半自動測試，測試完成后可生成測試報告上傳數據，方便用戶追蹤和查詢；
可滿足互操作性相關時序測試，如T1，T1’，T2，T2'，T3，T3’，T3"時間等;
配置掃碼槍，快速掃描產品，輸入待測產品編碼信息(可選);
測試軟件具有測試項目可編緝，測試參數可靈活調整，自動生成測試報告等功能;
集成測試產品通訊指令集，參數讀取，參數校正等;
具備統計分析功能;
測試結果可存檔，方便統計報表管理:
性價比高，穩定性優異，測試效率高效快捷。
選配計量檢定功能：內置多通道錄波模塊，可采集充電電壓、電流、 CP 信號，方便觀察時序。 LAN、RS232、WIFI 等多種通訊方式，內置WIFI熱點，遠程無線終端。0.05級檢定試驗項目：工作誤差、示值誤差、付費金額誤差、時鐘示值誤差，可完成JJG 1148-2022的0.05 級計量檢定測試功能；

三、測試項目（可選）

通電前檢測
通電檢測
連接確認測試
充電準備就緒測試
啟動和充電階段測試
正常充電結束測試
充電連接控制時序測試
CC斷線測試
CP斷線測試
CP接地測試
保護性導體連續丟失測試
輸出過流測試
斷開開關S2測試
CP回路限壓值測試
帶載分合測試
輸入/輸出性能測試
計量數據一致性測試
過載電流保護測試
漏電流保護測試
輸入過壓保護測試
輸入欠壓保護測試

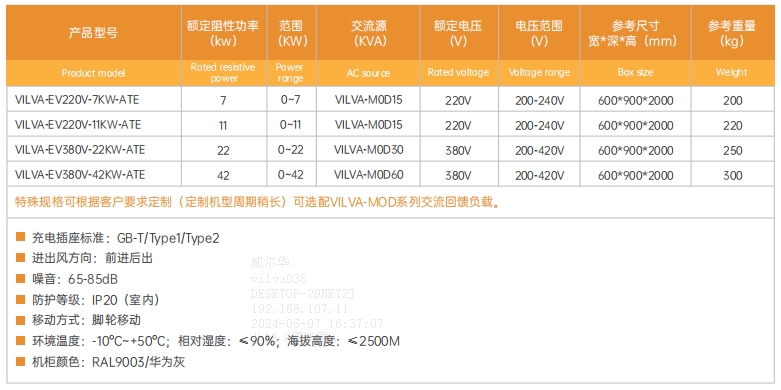

四、產品參數
