位置:首頁>>產品中心>>>>VILVA-EVT直流充電樁功能測試系統

規格參數

VILVA-EVT直流充電樁功能測試系統

產品系列:充電樁測試設備

產品型號:VILVA-EVT直流充電樁功能測試系統

概述:VILVA-EVT系列直流充電樁自動測試系統廣泛用于樁企、檢測機構、科研院校等,是專為國標,歐標,美標、日標充電樁生產線研發的高效綜合ATE測試系統,是一款可集成四標準直流充電樁整樁測試的綜合平臺,主要應用于充電樁生產線上的測試,其最大的優點是可靠和高效,在保證產品質量的同時,還可為客戶提高生產效能。

咨詢熱線:18128682585

一、產品概述

VILVA-EVT系列直流充電樁自動測試系統廣泛用于樁企、檢測機構、科研院校等,是專為國標,歐標,美標、日標充電樁生產線研發的高效綜合ATE測試系統,是一款可集成四標準直流充電樁整樁測試的綜合平臺,主要應用于充電樁生產線上的測試,其最大的優點是可靠和高效,在保證產品質量的同時,還可為客戶提高生產效能。GBT 34657.1-2017電動汽車傳導充電互操作性測試、GB/T 34658-2018的通信一致性測試,NBT 33008.1-2018電動汽車充電設備,建議試驗規范第一部分:非車載充電機,NBT 33001-2018電動汽車非車載傳導式充電機技術要求,歐美標通訊協議:充電通訊滿足ISO 15118及DIN 70121標準要求,日標協議滿足CHAdeMO1.2&2.0標準要求,車輛插座符合IEC 62196標準要求。該測試系統主要包括工業電腦、車輛插座(國標直流、歐標直流、美標直流、日標直流)車輛電池管理系統模擬軟件、車輛控制模擬電路、示波器、三相功率計、負載、安規綜合測試儀、交流可調電源等。

二、產品特點

硬件配置靈活,系統兼容性強;
標準化人機操作界面,符合人性化設計;
具有直流充電樁國標、美標、歐標、日標測試標準(可選);
具有樁端信號電壓,電流,CC1,輔助電源,異常同步信號等引出端子,可接入其他測試儀器對樁端信號測試及測試查驗;
內部集成電池電壓模擬器,電壓范圍0-1000V,用于充電樁啟動時序測試(可選);
絕緣模塊:可滿足對充電機絕緣和反接測試、不接測試,測試電壓接入范圍0~1000V,絕緣電阻調整范圍22.9kΩ~300kΩ;
內置R4電阻仿真模塊,電阻調整范圍295Ω~2550Ω;
可以調節測試項目,驗證測試結果;
可導出BMS通訊報文實時顯示與解析功能;
故障模擬:PE斷線、絕緣異常、通訊中斷等;
充電樁插座:國標、歐標、美標、日標(可選);
車輛控制導引電路模擬功能,真實模擬車輛充電過程:支持充電電壓、電流、功率、狀態顯示,充電時序圖顯示:支持EVCC參數設置、EVSE參數顯示、報文周期設置;
具有上位機互操作性自動測試、協議一致性測試,測試完成可生成測試報告;
選配計量檢定功能:LAN、RS232、WIFI等多種通訊方式,內置WIFI熱點,遠程無線終端。0.05級檢定試驗項目:工作誤差、示值誤差、付費金額誤差、時鐘示值誤差,可完成JJG 1149-2018的0.05級計量檢定測試功能。

三、測試項目(可選)

充電接口互操作性測試
充電控制狀態測試
充電連接控制時序測試
充電異常狀態測試
充電控制輸出測試
低壓輔助上電及充電握手階段
充電參數配置階段
充電階段
充電結束階段
絕緣性能試驗
絕緣電阻試驗
低壓輔助電源試驗
協議一致性試驗
蓄電池電壓與通信報文不一致試驗
保護接地導體連續性試驗
控制導引試驗
充電控制狀態
直流充電樁測試能標測試項目

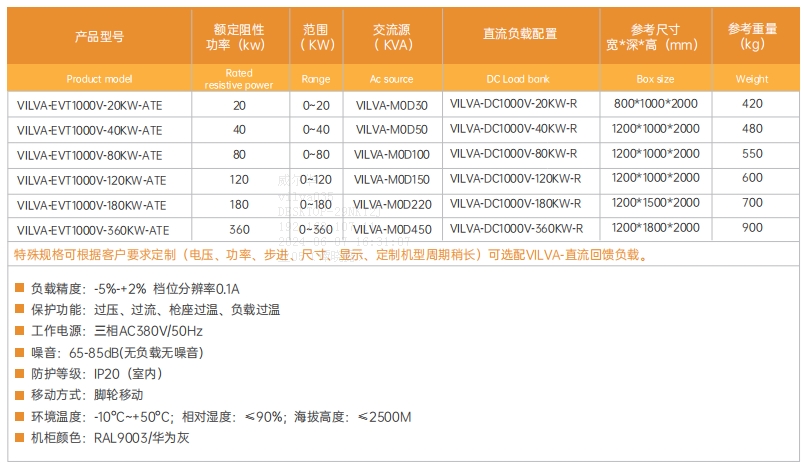

四、產品參數
