一、設備概述
接觸器綜合試驗臺是根據客戶提供的技術要求,符合相關的國家標準。能對接觸器觸點進行壽命測試, 能測試接觸器的線圈電阻、觸點接觸電阻、觸點與線圈的絕緣電阻等。適用于接觸器生產廠家和電器檢測所、接觸器使用單位對接觸器進行性能測試。
本測試機采用工控電腦和可編程控制器PLC控制,除產品裝夾、參數設置為人工操作外,其余的動作、通/斷電計數、觸點粘結等現象和斷判均自動進行,自動測試接觸器的線圈電阻、觸點吸合電壓、觸點釋放電壓、觸點吸合時間、觸點釋放時間。本機設計合理,使用方便,操作簡單,性能可靠,外型美觀。
二、結構及原理:
本測試機采用臺箱式結構,整體防靜電噴涂,優質蝕刻不銹鋼板作面板,美觀耐用,上有工控機電腦屏、通電指示燈、開關、報警器等部件,內有PLC、通電檢測模塊、程控電源、控制線路等。
壽命測試:同一時間可對6組觸點進行壽命測試??梢栽谟|摸屏設定測試總次數、接通時間與斷開時間,自動判斷觸點的好壞,在測試過程中如果觸點長時間粘合或者長時間不通電將認為不合格,自動停機報警。
測試完成后所有數據保存下來,進行查看與打印。
工作臺面在壽命臺的頂部,用防火的絕緣電木制作而成,開有與試樣連接線路的孔位,安全美觀,操作方便。
三、技術參數
1,供電電源:AC:220V±10%/50Hz。
2,接觸器老煉試驗:
1)檢測產品極數:1~6極,常開和常閉同時測試,也可以選擇只測常開或者常閉,1~6極可以任意選擇測試;
2)測試接觸器器個數:1~6個獨立測試壽命;
3)功能測試:只測1工位
4)接觸器線圈供電壓: AC 0~250V 電流最大5A。
DC 0-150V 電流最大5A
5)電腦顯示電壓:精度±1%,分辨率0.1V;
6)接觸器接通時間:0.1秒~99.9S可PLC任意預置。在電腦里設定
7)接觸器斷開時間:0.1秒~99.9S可PLC任意預置。在電腦里設定
8)試驗次數:1~999999可PLC預置,可斷電保8)持,次數到達時自動停機并有聲光報警。
9)智能判斷:試樣磨合測試時,預先可設置該工位試樣連繼出現常通(觸點粘合)或出現連斷開(觸點燒)的次數,當累計到設定次時,判斷該工位產品不良,并自動停止負載
3,功能測試:
1)吸合時間:0.01~9999ms
2)釋放時間:0.01~9999ms
3)吸合電壓:0~250V
4)釋放電壓:0~250V
5)線圈電壓從初始上升,直到接觸器吸合停止,顯示并記錄電壓;
6)吸合電壓測試正常后,緊接著調整電壓逐漸下降,直到接觸器釋放停止,記錄此時的釋放電壓;
7)吸合電壓、釋放電壓均都有波形顯示,記錄數據可生成報表查看與打印
8)接觸器動作時間檢測:在接觸器線圈加上設定電壓使吸合與斷開,自動檢測觸點延時接通和延時斷開時間。

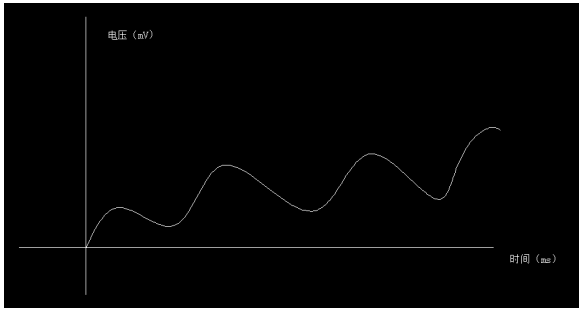

9)觸點電阻壓降顯示曲線中,有可能出現觸頭彈跳抖動,因而接觸電阻、電壓有微小變化??梢栽诖撕笳{(diào)取曲線展寬分析,看出主觸頭導通電壓的微小變化。導通電壓變化為mv級,彈跳時間為ms級。
10)吸合和釋放時間采用觸點加電流,測試觸點兩端電壓方式;
11)電流輸出:DC 0~100A,分辨率0.1A
12)電壓測量:0~200mV 分辨率0.1 mV
13)可以實時顯示觸頭壓降曲線,以判別觸頭彈跳特性
14)吸合時間、釋放時均都有波形顯示,記錄數據可生成報表查看與打印

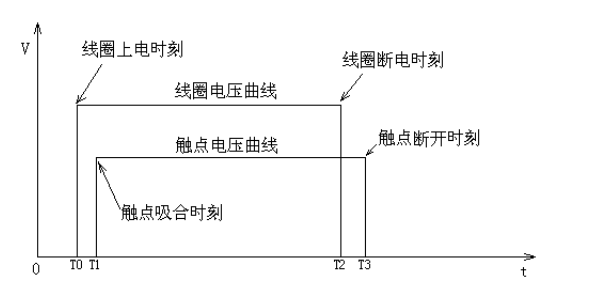

15)動作時間曲線圖如下:
4,所設參數和型號均可長期保存。
5,控制方式:PLC控制+工控電腦智能控制
6,尺寸大?。簩?500mm×深800mm×高1600mm。
