一、系統概述

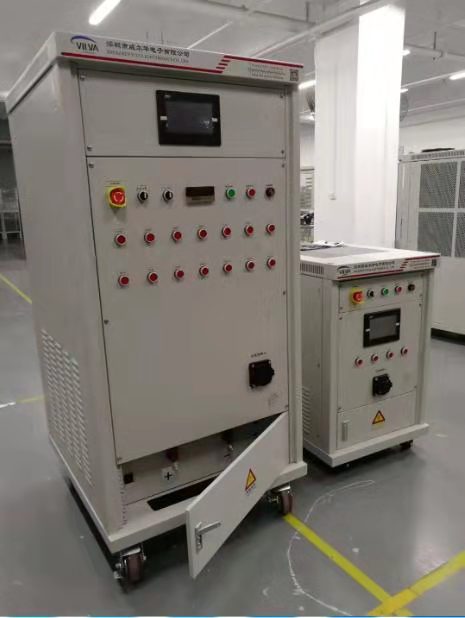

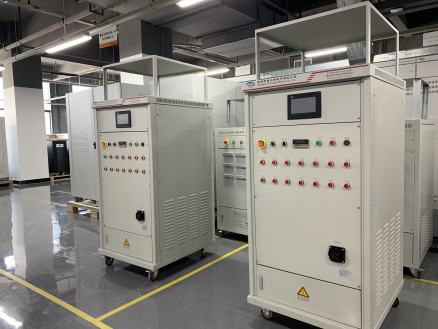

  該直流充電樁測試負載系統由BMS模擬系統及直流負載兩大部分組成，統一采用觸摸屏控制方式進行模擬測試及負載加減載操作（也可選用采用上位機遠程控制）。主要應用于直流充電樁產品的現場安裝調試及功能驗證，（也可選用采用上位機遠程控制）。主要應用于直流充電樁產品的現場安裝調試及功能驗證，也可以用于在線調試、下線檢測、功能驗證。該測試負載真實模擬充電過程和各種故障，避免采用電動汽車實車作為檢測裝置帶來的測試使用不方便、測試內容不全面、無法模擬真實故障、輔助電源系統無法驗證、該測試負載通過內部BMS 模擬器與電動汽車直流充電樁進行信息交互，實現對電池充電過程的實時模擬與檢測，可以檢測多種規格的直流充電樁電壓范圍500/1000VDC，測試系統內部集成了125KW的負載（功率大小及電壓范圍都可根據客戶實際要求定制）。本測試負載測試邏輯主要以GB18487-2015中直流充電控制導引為測試依據。當直流充電機充電槍接入測試設備接口時，測試設備按非車載充電機與BMS 通信協議國標（GB/T 27930-2015）完成連接檢測、充電握手、配置和充電，檢測充電電壓和輔助電源狀態。本直流充電樁測試負載箱體底部裝有萬向腳輪，方便移動，特別適合現場安裝調試人員使用；如果對負載功率要求不大時，可將該負載做成手提便攜式機箱，方便售后服務人員使用。

二、功能與參數

1、系統主要測試功能

?系統參數設置；
?充電電壓檢測；
?充電電流檢測；
?充電功率檢測；
?已充電量檢測；
?槍連接狀態測試；
?BMS通訊測試；

?故障模擬測試；

2、系統參數

負載參數
額定功率 125kw（負載功率可定制、可擴展）
額定電壓 DC500/1000V（工作電壓可根據需求定制）
負載分檔 1kw、2kw、2kw、5kw、10kw、10kw、25kw、50kw

控制方式 高壓直流接觸器控制主回路通斷，觸摸屏控制負載動作
負載精度 整機±5%
顯示內容 電壓、電流、功率
采樣精度 0.5級
顯示精度 0.5%*F.S
保護功能 過壓保護、過流保護、過溫保護+聲光報警
接線方式 底部銅排接線+充電樁插座；兩種電源輸入端口
通訊方式 RS485通訊接口（標配10米通訊線）
外形尺寸 800*900*1760mm
