VILVA-RLC防孤島試驗負載箱護航并網逆變器

2017-12-01

含義

       所謂孤島效應,即并入公共電網中的發電裝置,在電網斷電的情況下,這個發電裝置卻不能檢測到或根本沒有相應檢測手段,仍然向公共電網饋送電量。

危害

      一般來說,孤島效應可能對整個配電系統設備及用戶端的設備造成不利的影響,包括:

1)危害電力維修人員的生命安全;

2)影響配電系統上的保護開關動作程序;

3)孤島區域所發生的供電電壓與頻率的不穩定性質會對用電設備帶來破壞;

4)當供電恢復時造成的電壓相位不同步將會產生浪涌電流,可能會引起再次跳閘或?qū)夥到y(tǒng)、負載和供電系統帶來損壞;

5)光伏并網發電系統因單相供電而造成系統三相負載的欠相供電問題。

由此可見,作為一個安全可靠的并網逆變裝置,必須能及時檢測出孤島效應并避免所帶來的危害。

孤島效應防范錯失

   想要控制孤島效應有兩種基本方法,即通過逆變器調節或是通過電網調節。逆變器可以用來檢測電網上電壓、頻率或諧頻的變化,也可以監控電網的阻抗。在德國業界對于5kw以下的單相并網光伏系統推薦同時安裝兩個獨立開關,其中一套開關系統須使用機械開關觸發(如繼電器等),專門用來監控電網阻抗和頻率。

   近期有研究表明,少量光伏電能進入電網并不會造成孤島效應。盡管目前電網中的光伏發電仍然較少,但是隨著未來太陽能板的普及,電網中必須采取相應的主動保護措施,因為被動保護措施在隔離電網內功率輸入/輸出相平衡時無法奏效。另外,如果電網中存在大量逆變器相互干擾、感應,也可能會導致嚴重后果。

   各國光伏系統標準都專門針對孤島效應給出了一系列防范措施,在所有設備的設計和安裝過程中都必須考慮這些要求,除非逆變器在脫離電網以后可以自動斷電,或者系統內裝有電流絕緣開關(如變壓器等,半導體開關亦可),否則用戶必須要安裝一個由機械開關觸發的電網斷開裝置。因為電網上的多個逆變器會互相提供頻率和電壓,所以要同時準備主動與被動兩套故障預防措施,允許使用的主動預防措施包括頻率調整、頻率擾亂、功率調整和電流注入等;而被動防護器件則首先感應頻率和電壓的變化,然后再作出調整,系統必須在孤島效應發生的2s內斷開。

有效解決辦法

        為了滿足并網逆變器的檢測及使用需求,威爾華技術攻堅研發出了VILVA-RLC防孤島試驗負載箱,RLC防孤島試驗負載箱可以模擬各種電阻/電感/電容交流負載,模擬逆變器各類工作環境,可以檢測逆變器實際輸出功率與帶載能力,可以檢測調試光伏逆變器的諧振點,主機內置有純阻性負載、容性負載和感性負載,功率輸入采用分段式組合控制,可以任意組合各種功率輸入。當出現孤島效應時,能迅速檢測到并排出故障,可以保障電網的可靠運行。

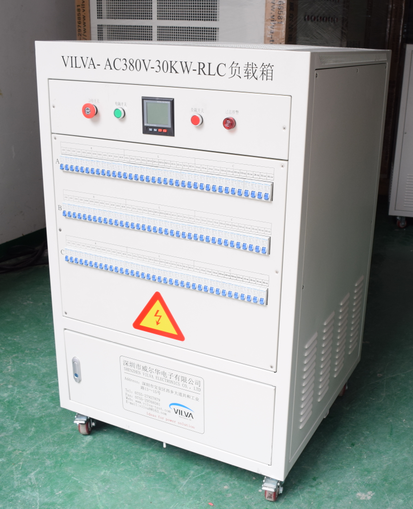

RLC負載箱
