UPS非常規測試,威爾華負載一招搞定!

2017-08-15

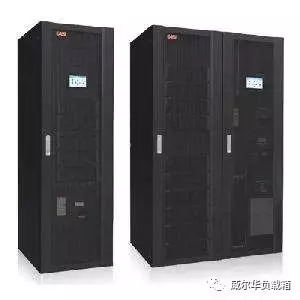

UPS電源的測試一般包括穩態測試和動態測試和常規測試三類。穩態測試是在空載、50%額定負載以及100%額定負載條件下,測試輸入端和輸出端的各相電壓、線電壓、空載損耗、功率因數、效率、輸出電壓波形、失真度以及輸出電壓的頻率等。動態測試一般是在負載突變(一般選擇負載由0%~100%和由100%~0%)時,測試UPS輸出電壓波形的變化,分布式直流電源檢驗UPS的動態特性和能量反饋通路。常規測試是測試其過載能力和檢測蓄電池。



對于一臺UPS來說,進行上述3項內容的測試就可以了,但對于大批生產的UPS還必須進行專項測試。專項測試可用抽樣的方式進行,其內容有:

  (1)在額定負載為超前及滯后兩種情況下,觀測UPS電源輸出的穩壓效果。

  (2)小負載條件下的效率測試。在25%~35%的額定負載(滯后)條件下,質量好的UPS電源,效率可超過80%。

  (3)頻繁操作試驗。此項試驗包括頻繁起動與頻繁轉換。

 ?、兕l繁起動的目的在于檢驗?zāi)孀兤?、鎖相環、靜態開關和濾波電容的動態穩定和熱穩定。其方法是起動UPS電源,當逆變器起動成功,有輸出電壓和輸出電流,并且達到技術要求后,帶負載運行;然后減去負載,停機,再起動UPS電源。這樣連續多次操作。

  ②頻繁切換試驗。主要是檢測轉換時供電有無斷點,在線式UPS電源是不應該出現斷點的。

  (4)充電器的起動試驗。為了保護蓄電池,避免充電器起動時對電網的沖擊,一般UPS的充電器起動,均有限流起動功能,充電器由起動到正常運行的過渡過程,時間一般在10s以上,電流一般限定在蓄電池容量的1/10。

  (5)不帶蓄電池加載試驗。UPS電源不帶蓄電池時,UPS只具有穩壓功能。不帶蓄電池情況下加負載,可以檢驗整流器的動態性能。一般要求在20ms內保證輸出電壓恢復到(100±1)%以內。對于這一功能,不同UPS有不同的設計。

  (6)高次諧波測試。一般UPS的高次諧波分量總和小于5%,可用諧波分析儀來測試。良好的UPS能全部濾掉11次諧波以下的全部諧波,而且波形很穩。選用UPS也應盡量選用不含11次諧波以下諧波的UPS。

  (7)輸出短路試驗。此種試驗一般不予進行,以防損壞UPS電源設備。這是因為有的UPS的輸出短路保護功能不夠完善。對于具有旁路電源的UPS,進行輸出短路測試時,必須在斷開旁路電源的情況下進行。否則當輸出短路時,UPS電源會在限流的同時,將負載切入旁路電源,會燒斷旁路電源保險絲來進行保護。這樣,既看不出輸出短路保護的限流情況,還將燒毀旁路電源的保險絲,是應該避免的。


UPS電源的測試內容還可有,如溫升保護性能試驗、工作溫度試驗、振動試驗、耐壓試驗、蓄電池再充電試驗、高溫試驗、高濕試驗、可靠性試驗和不同性質的負載試驗等等。作為一個產品正式生產,尤其是批量生產時,上述內容都有必要測試。但作為用戶對產品的鑒定和驗收,一般進行靜態測試、動態測試和常規測試就可以了。


目前國內電源企業發展迅猛,為避免不良產品流向市場,保證UPS電源的優質品質,針對UPS的各種系統化檢測愈加顯得重要。深圳市威爾華電子有限公司憑借在電源系統檢測行業多年的經驗和實力,結合用戶使用需求研發出切合UPS電源檢測的精密負載箱及測試系統,多次幫助客戶檢測出產品故障及安全隱患,避免了不必要的重大經濟損失。

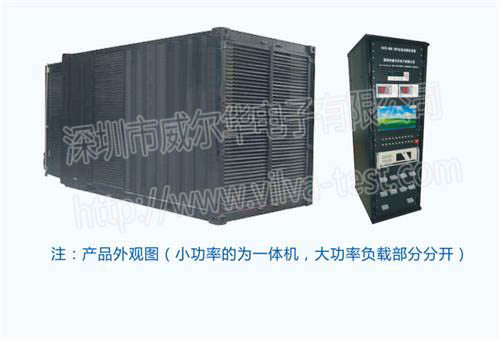

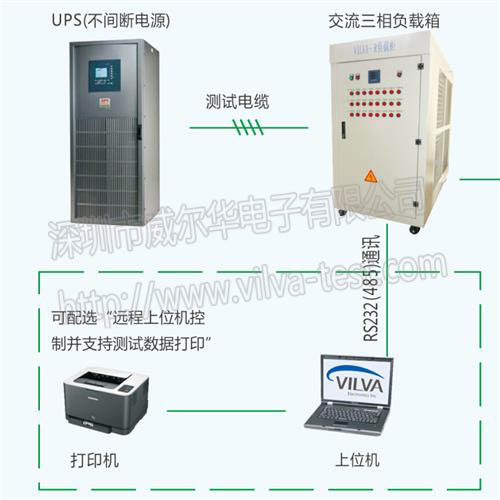

VILVA-20KVA 智能ATE測試系統一開始就以其強大的功能和卓越的性能成為了UPS電源測試的最終解決方案。VATE測試系統能夠滿足各種UPS任意的測試需求,它采用開放性的體系結構和靈活的配置充許客戶自行配置系統,客戶可以按照自己的需求配置系統,來適應不同種類UPS測試,極大地方便了客戶進行產品的更新?lián)Q代及測試需求。



VATE標準配置可用于UPS成品和半成品的測試,它能自動地激活、量測、校驗、以及驗證UPS。采用基于Windows平臺的軟件功能,VATE還能夠下載,配置以及檢驗UPS自帶的跟電腦相對的測試程序。
