一、產品概述

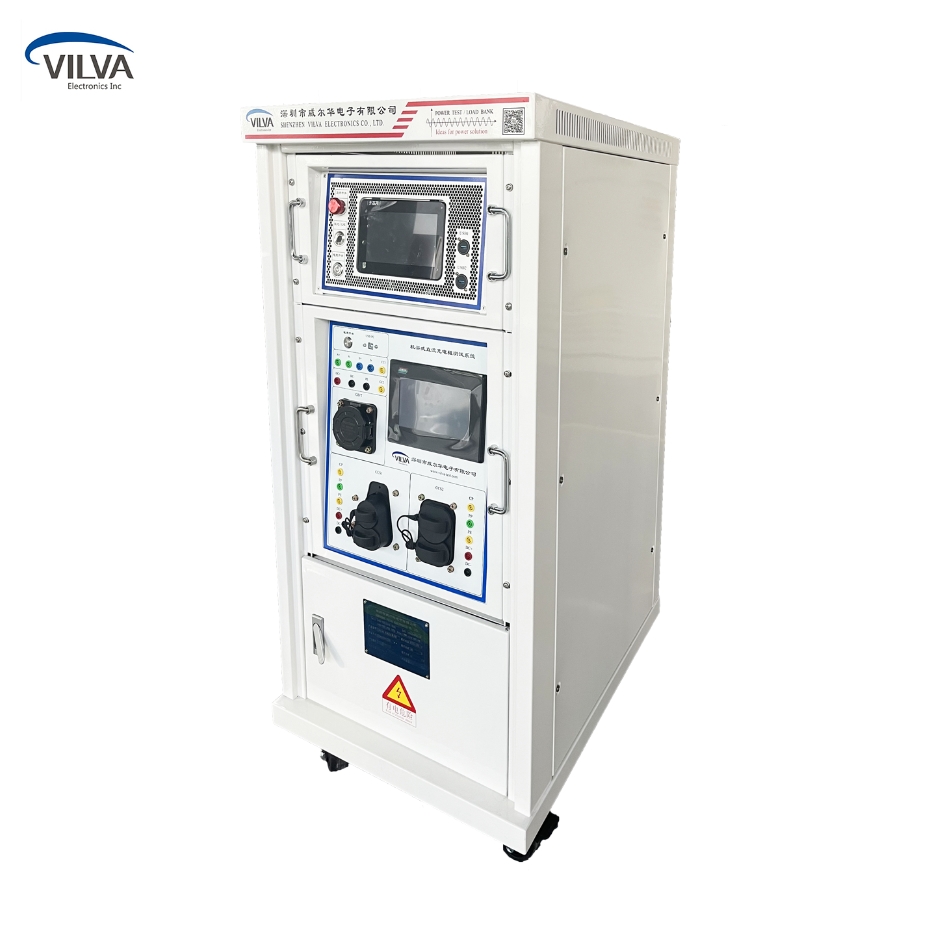

VILVA-EVT直流充電樁測試回饋老化系統，具有國標互操作性規范測試、通訊協議一致性測試功能。主要應用于直流充電樁滿載檢測需要，是生產車間老化必備產品。國標滿足：《GB/T 34657.1-2017電動汽車傳導充電互操作性測試規范第1部分供電設備》測試項目要求；《GB/T 34658-2017電動汽車非車載傳導式充電機與電池管理系統之間的通訊協議一致性測試》測試項目要求；內置模擬車輛BMS軟件《GB/T 27930-2015電動汽車非車載傳導式充電機與電池管理系統之間的通訊協議》兼容GB/T 27930-2011版本規定要求；歐美標通訊協議：充電通訊滿足ISO 15118及DIN 70121標準要求；電力傳輸滿足IEC 61851標準要求；車輛插座符合IEC 62196標準要求；日標協議滿足CHAdeMO 1.2&2.0標準要求；車輛插座符合IEC 62196標準要求。

二、產品特點

充電機CHM、CRM、CTS、CML、CRO、CCS、CST、CSD、CEM等報文狀態實時顯示；
車輛端報文內容和報文周期全部可設置，可模擬汽車各種報文情況；
上位機使用USB接口直接控制，與485和232相比免去了接線和轉接頭的繁瑣；
通訊過程中實時的報文輸出并翻譯，且具有實時保存功能。相當于擁有CAN盒子的功能，方便各類相關人員的直接使用和故障分析；
各類報文的平均周期，發送次數，最大周期，最小周期統計。報文甘特波形圖輸出，對充電樁的故障分析更直觀和全面；
對充電樁的通信一致性測試，并具有輸出分析報告的功能；
帶有電池電壓模擬，可模擬電池正接，反接，不接測試；
內置 K5、K6 開關狀態模擬功能，多檔位的R4電阻設置，可測試臨界拔槍狀態，完全拔槍狀態，電阻調整范圍 295Ω~2550Ω；
絕緣模塊：可滿足對充電機絕緣和反接測試、不接測試，測試電壓接入范圍0～1000V，絕緣電阻調整范圍22.9kΩ~300kΩ；
具有1級電能表，實時顯示充電樁輸出電壓，電流，功率，統計充電電量，并可將數據同步至BCS報文里面；
SOC自動增加，可設置充電時長從而到達自動老化測試功能；
互操作性部分測試，絕緣故障測試，拔槍測試，電池反接，不接等測試；
具有樁端信號電壓，電流，CC1，輔助電源，異常同步信號等引出端子，可接入其他測試儀器對樁端信號測試及測試查驗；
內部集成電池電壓模擬器，電壓范圍 0-1000V，用于充電樁啟動時序測試（可選）；
充電樁插座：國標、歐標、美標、日標（可選）；
節能環保：全負載范圍高效率運行和超低待機功耗，有效降低能量損耗，實現節能環保；
節能回饋：接收負載能量；可回饋至電網，最高轉換效率90%以上；
回饋負載功能設置：電流、功率、時間可編輯；躍進、漸變、保持、循環可設置；
冷卻方式：強制風冷。
選配計量檢定功能：LAN、RS232、WIFI 等多種通訊方式，內置WIFI熱點，遠程無線終端。0.05 級檢定試驗項目：工作誤差、示值誤差、付費金額誤差、時鐘示值誤差，可完成JJG 1149-2018的0.05級計量檢定測試功能；

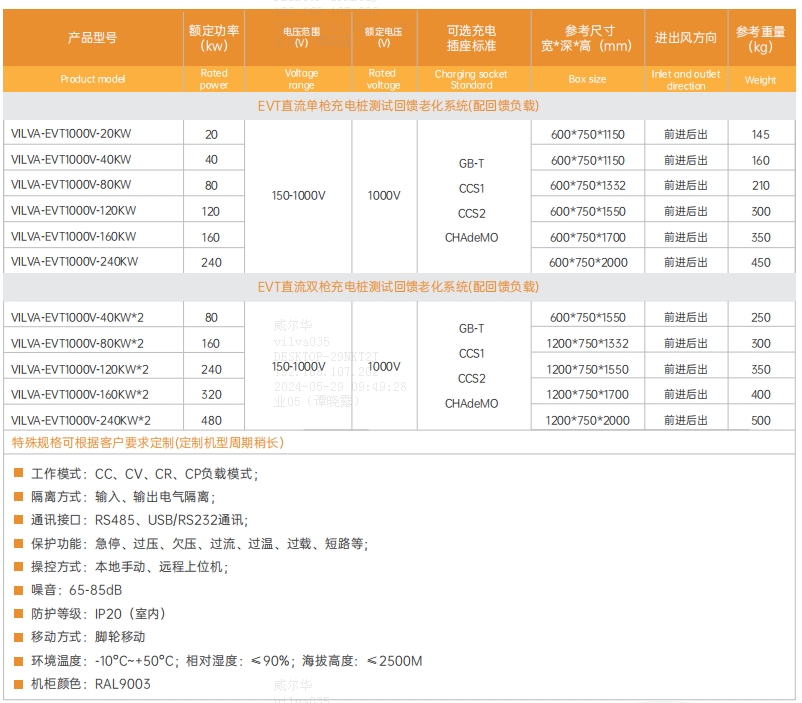

三、產品參數
