一、概述

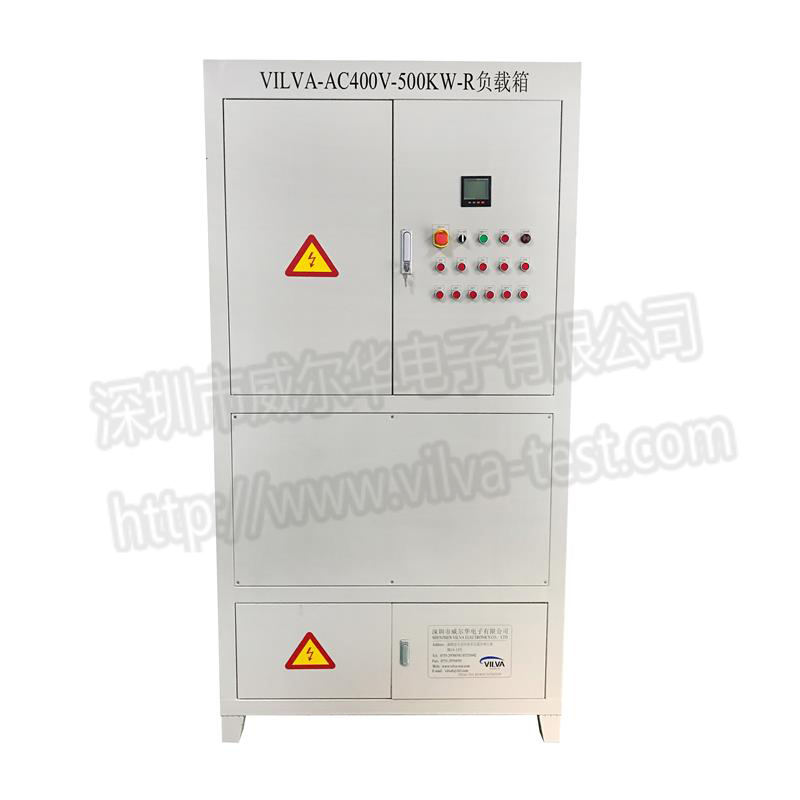

        低壓大功率負載柜電壓可選范圍1V-1000V，可以直接用于大型中壓后備發電機的輸出端，無需配備常規的降壓變壓器。此外，對于高壓設備，可提供常規負載箱，配備降壓變壓器使用。VILVA-AC400V-500KW-R負載箱，箱體配有篩網進風口與出風口，可以防止異物進入箱體內，同時利用高強度風扇進行制冷，是檢測發電機組、大功率電源負載性能必備產品。

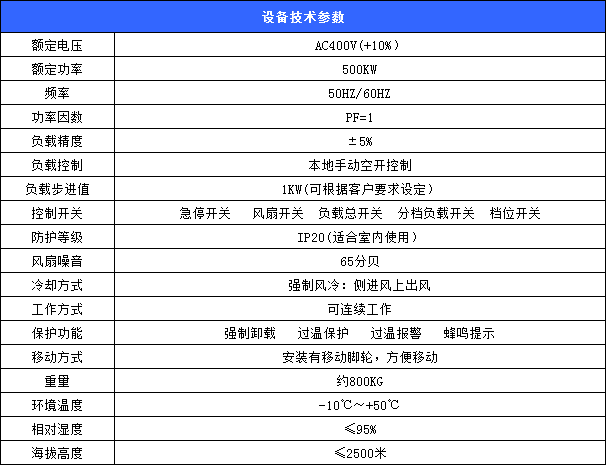

二、技術參數

三、控制設計

        負載箱分為手動控制及電腦遠程操控。負載箱前門打開后就是手動操作面板，手動操作和電腦操作是互鎖的，操作人員可在手動操作面板上進行功率投載并讀取測試所得的實時數據（電壓、電流、有功功率、無功功率、視在功率、功率因數及電源頻率）。電腦遠程控制可設定為人為投載和自動投載兩種。電腦操作界面將提供功率按鈕（帶有指示燈）及顯示測試所得數據并生成記錄。電腦操作時所加載的檔位在手動操作面板上也會有對應指示燈亮。

四、干燒合金電阻簡介

        阻性負載模塊由若干特制合金電阻連接而成。合金電阻作為功耗元件，由特種合金加工制造，外部為散熱片，中間由絕緣介質填充，將電阻封裝在其中，可滿足負荷測試的需要。合金電阻絕緣性能好、散熱性能高，熱傳導均勻，運行溫度僅為設計溫度的1/3，溫漂小，阻值穩定，長時間工作無紅熱。并具有耐酸堿、耐鹽霧、防雨、防潮、防腐蝕的效果，可全天候使用。

        阻性負載模塊采用獨家技術，將合金電阻固定在絕緣材質板上，整個模塊密閉處理，經過內絕緣和絕緣板兩道隔離，即使在潮濕天氣也能保證絕緣性和安全性，并可預防相鄰電阻因內阻下降造成的短路事故。

五、干燒合金電阻構造

（1）干燒合金電阻絲材料選用耐高溫（最高可工作在1260℃）、電氣性能穩定、溫漂系數（1*10-6/℃）的鎳鉻合金（NiCr6023）。

（2）干燒合金電阻外管采用伸展性及抗氧化性高的304（1Cr18Ni9Ti），填充材料為電工級氧化鎂粉(Sg-9)，接線螺絲及固定螺絲柱采用耐腐蝕及耐高溫的不銹鋼304（0Cr18Ni9）。

（3）散熱片采用高度為7±(0.1)mm，厚度為0.4(±0.1)mm 的不銹鋼304材質。
